E3-9100-01H

Заказать

Характеристики цепи управления E3-9100-01H

Метод управления	Синусоидальная ШИМ (управление U/f или векторное по выбору)
Выходная частота	0,5 … 500 Гц
Точность поддержания частоты	Цифровое задание: ± 0,01 % (-10 °С … +50 °С). Аналоговое задание: ± 0,5 % (25 °С ±10 °С)
Разрешение задания частоты	Цифровое задание: 0,01 Гц (до 100 Гц); 0,1 Гц (свыше 100 Гц). Аналоговое задание: 0,1 Гц
Разрешение выходной частоты	0,01 Гц
Перегрузочная способность	150 % от номинального выходного тока в течение 1 минуты
Сигнал задания частоты	0 … +10 В (1…10 кОм), 4…20 мА (250 Ом), 0…20 мА (250 Ом)
Время разгона/замедления	0,1 … 3200 с (независимая установка трех времен разгона / торможения)
Тормозной момент	Кратковременный средний момент торможения 001H: не менее 100%; 002H: не менее 50%; 003H: не менее 20% Длительный момент торможения: 20 % (150 % с внешним тормозным резистором; тормозной прерыватель встроен)
Режимы работы	- скалярный (постоянный/переменный момент);
	- векторное управление (без датчика обратной связи);
	- толчковый режим (ручной и автоматический);
	- автоматический подъем момента при увеличении нагрузки;
	- режим энергосбережения;
	- динамическое управление энергосбережением;
	- автонастройка.
Диапазон регулирования скорости	100:1
Точность поддержания скорости	0,2 % - в векторном режиме
Максимальный стартовый момент	150 % на частоте 1 Гц

Защитные функции E3-9100-01H

Защита от перегрузки двигателя	Реле электронной тепловой защиты
Мгновенная перегрузка по току	Мгновенное отключение выходного напряжения при токе 250 % от номинального тока преобразователя.
Перегрузка	Отключение выходного напряжения через 1 мин при токе 150 % от номинального тока преобразователя.
Перенапряжение	Отключение выходного напряжения при напряжении цепи постоянного тока более 820 В
Пониженное напряжение	Отключение выходного напряжения при напряжении цепи постоянного тока менее 400 В
Кратковременное отключение питания	Выбор следующих возможностей: 1) останов при отсутствии питания дольше 15 мс;
0	2) продолжение работы при отсутствии питания менее 0,5 с;
	3) постоянная работа.
Перегрев радиаторов охлаждения	Электронная защита
Уровень предупреждения зависания	Раздельная установка для разгона / торможения, включение / выключение при останове выбегом.
Неисправность вентилятора	Электронная защита (определение блокировки вентилятора)
Замыкание в нагрузке	Проверка К.З. на выходе при пуске двигателя
Неисправность заземления	Электронная защита
Индикация заряда	ВКЛ при напряжении в цепи постоянного тока выше 50 В

Окружающая среда E3-9100-01H

Окружающая температура	-10° С … +50° С
Влажность	Не более 90 % (без конденсата)
Температура хранения	-20°С … +60°С
Расположение	Внутри помещения (без агрессивных коррозионных газов и пыли)
Высота над уровнем моря	Не более 1000 м
Вибрация	Не более 9,8 м/с2 (1g) при частотах 10…20 Гц, не более 2 м/с2 (0,2g) при частотах 20…50 Гц

Выходные характеристики E3-9100-01H

Номинальный выходной ток (А)	2,5
Макс. выходное напряжение (В)	3-фазное 380…480 В (пропорционально входному напряжению)
Макс. выходная частота (Гц)	500 Гц (программируемая)

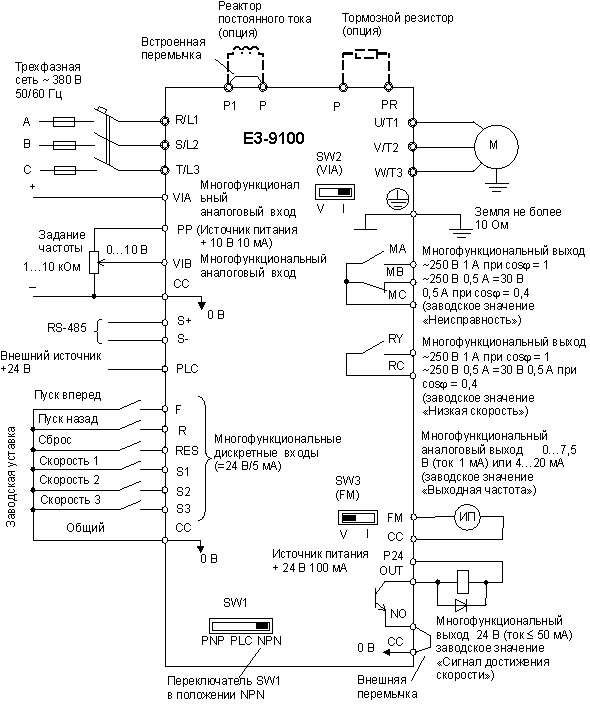

Схема подключения E3-9100-01H

Другие функции E3-9100-01H

Многофункциональные дискретные входы	Могут быть запрограммированы 76 функций для восьми дискретных входов. Выбор логики управления – отрицательная (NPN) или положительная (PNP).
Многофункциональные дискретные выходы	Могут быть запрограммированы 58 функций для двух релейных выходов и одного выхода с открытым коллектором.
Функция снижения момента (распределения нагрузки)	Если два или более преобразователей используются для управления одной нагрузкой, эта функция предупреждает приложение всей нагрузки на один преобразователь.
Функция суммирования заданий	В качестве сигнала задания частоты может использоваться сумма двух аналоговых сигналов (VIA/VIB).
Клеммы	Силовая цепь: винтовые клеммы
	Цепь управления: винтовые разъемные клеммы

Основная характеристика E3-9100-01H

Макс. выходная мощность двигателя, кВт

0,75

Дополнительная характеристика E3-9100-01H

Исполнение по защите от внешних твердых предметов и воды	IP20 (по ГОСТ 14254-96)
Охлаждение	Принудительное воздушное

Габаритная характеристика E3-9100-01H

Масса, кг	Ширина, мм	Высота, мм	Глубина, мм
1,4	109	165	150
