BM 5A-38N

Заказать

Данные каталога BM 5A-38N

Наименование продукцииBM 5A-38N
Производственный номер05731938
EAN номер5700392818560

Описание BM 5A-38N

BM 5A-38N

Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением.

Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией.

Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H.

Основные данные BM 5A-38N

Номинальная подача5 м3
Номинальный напор155 м
Ступени38
МодельD

Изображение BM 5A-38N

Изображение насосов BM 5A-38N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

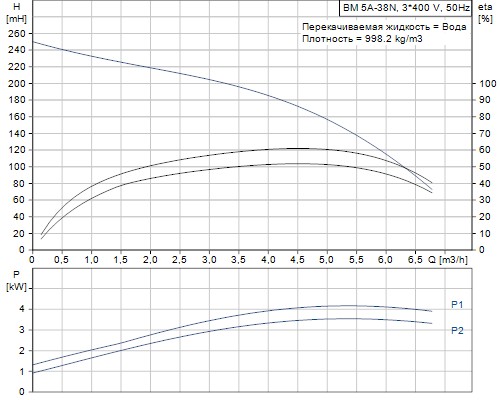

Кривая характеристики BM 5A-38N

Кривая характеристики насосов BM 5A-38N

Жидкость BM 5A-38N

Рабочая жидкостьВода
Максимальная температура жидкости40 °C

Материалы BM 5A-38N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L
КожухНерж. сталь
DIN W.-Nr. 1.4401
AISI 316
РезинаNBR

Данные электрооборудования BM 5A-38N

Номинальная мощность - P24 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Способ запускапрямой пуск
Показатель уровня обслуживания1.15
Номинальный ток9,75-9,80 A
Класс защиты (IEC 34-5)58
Номер электродвигателя79195610

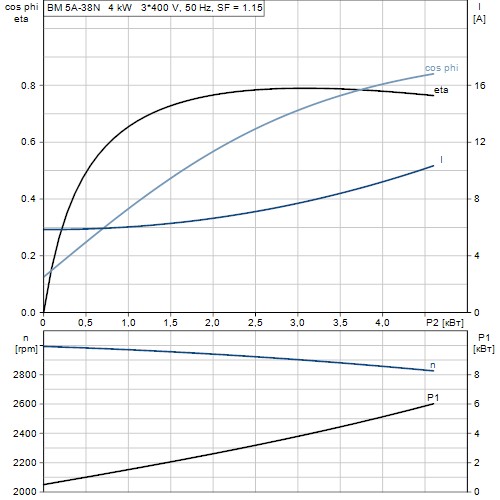

Характеристика двигателя BM 5A-38N

Характеристика двигателя насосов BM 5A-38N

Монтаж BM 5A-38N

Максимальное давление в наружном водопроводе60 бар
Макс. давление на выходе80 бар
Стандартный фланецPJE
Соединение трубпрямой
42 mm

Другое BM 5A-38N

Нетто вес54 кг
Полный вес59.9 кг
Объем упаковки0.142 м3

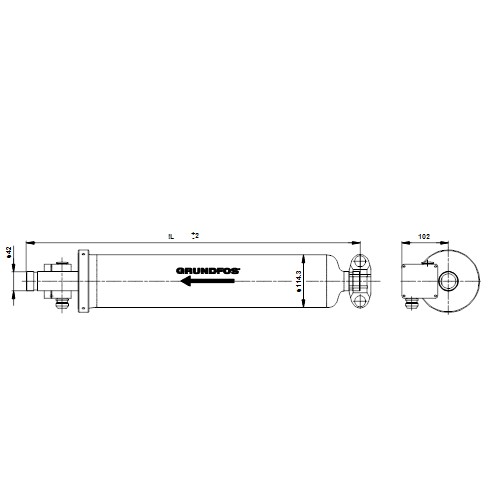

Габаритный чертеж BM 5A-38N

Габаритный чертеж насосов BM 5A-38N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
