Данные каталога BM 3A-9NE

Наименование продукцииBM 3A-9NE
Производственный номер10741909
EAN номер5700392819758

Описание BM 3A-9NE

BM 3A-9NE

Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением.

Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией.

Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H.

Основные данные BM 3A-9NE

Номинальная подача3 м3
Номинальный напор40 м
Ступени9
МодельD

Изображение BM 3A-9NE

Изображение насосов BM 3A-9NE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

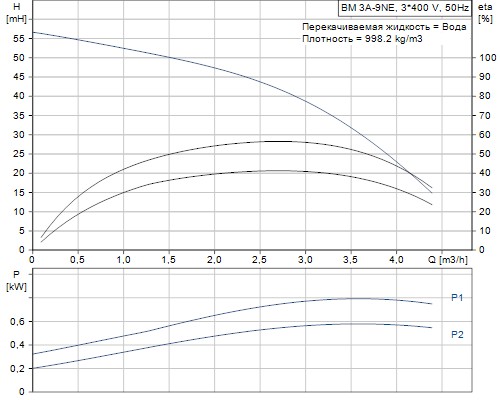

Кривая характеристики BM 3A-9NE

Кривая характеристики насосов BM 3A-9NE

Жидкость BM 3A-9NE

Рабочая жидкостьВода
Максимальная температура жидкости40 °C

Материалы BM 3A-9NE

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L
КожухНерж. сталь
DIN W.-Nr. 1.4401
AISI 316
РезинаE/FKM

Данные электрооборудования BM 3A-9NE

Номинальная мощность - P20.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Способ запускапрямой пуск
Показатель уровня обслуживания1.15
Номинальный ток1,92-1,84 A
Класс защиты (IEC 34-5)58
Номер электродвигателя79195404

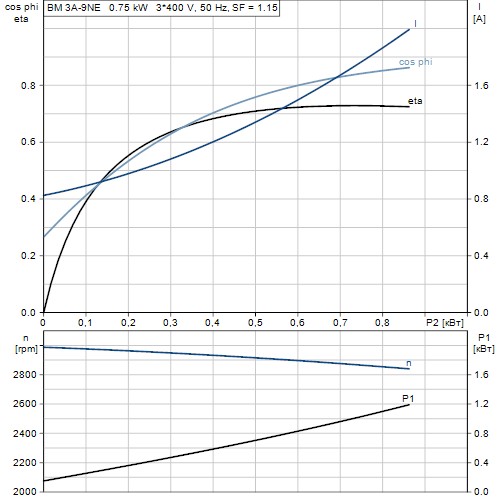

Характеристика двигателя BM 3A-9NE

Характеристика двигателя насосов BM 3A-9NE

Монтаж BM 3A-9NE

Максимальное давление в наружном водопроводе60 бар
Макс. давление на выходе80 бар
Стандартный фланецPJE
Соединение трубпрямой
42 mm

Другое BM 3A-9NE

Нетто вес34 кг
Полный вес38.1 кг
Объем упаковки0.095 м3

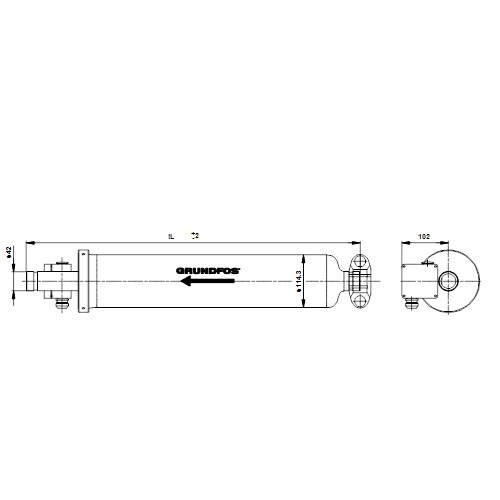

Габаритный чертеж BM 3A-9NE

Габаритный чертеж насосов BM 3A-9NE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
