BM 17-22N

Заказать

Данные каталога BM 17-22N

Наименование продукцииBM 17-22N
Производственный номер12CE1922
EAN номер5700392889492

Описание BM 17-22N

BM 17-22N

Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением.

Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией.

Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H.

Основные данные BM 17-22N

Номинальная подача17 м3
Номинальный напор181 м
Ступени22
МодельD

Изображение BM 17-22N

Изображение насосов BM 17-22N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

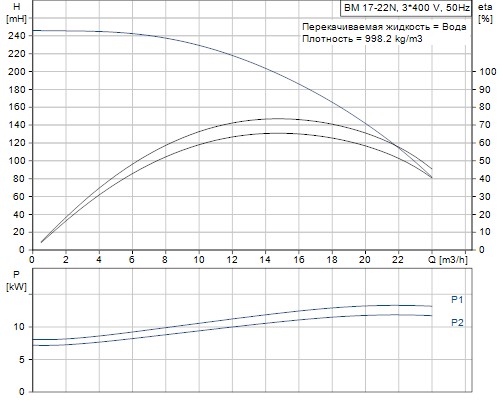

Кривая характеристики BM 17-22N

Кривая характеристики насосов BM 17-22N

Жидкость BM 17-22N

Рабочая жидкостьВода
Максимальная температура жидкости40 °C

Материалы BM 17-22N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L
КожухНерж. сталь
DIN W.-Nr. 1.4401
AISI 316
РезинаNBR

Данные электрооборудования BM 17-22N

Номинальная мощность - P213 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Способ запускапрямой пуск
Показатель уровня обслуживания1.15
Номинальный ток30,5-30,0 A
Класс защиты (IEC 34-5)58
Номер электродвигателя78195615

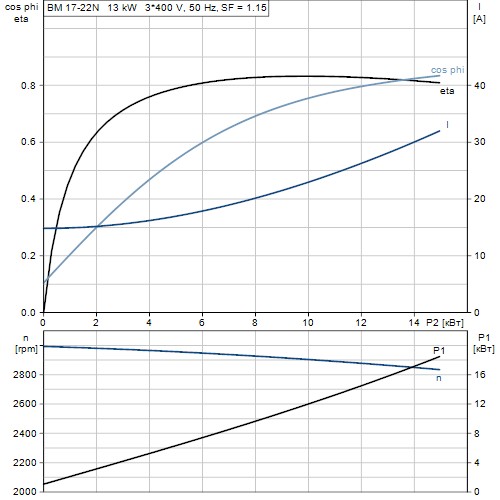

Характеристика двигателя BM 17-22N

Характеристика двигателя насосов BM 17-22N

Монтаж BM 17-22N

Максимальное давление в наружном водопроводе50 бар
Макс. давление на выходе80 бар
Стандартный фланецPJE
Соединение трубпрямой
89 mm

Другое BM 17-22N

Нетто вес129 кг
Полный вес181 кг
Объем упаковки0.476 м3

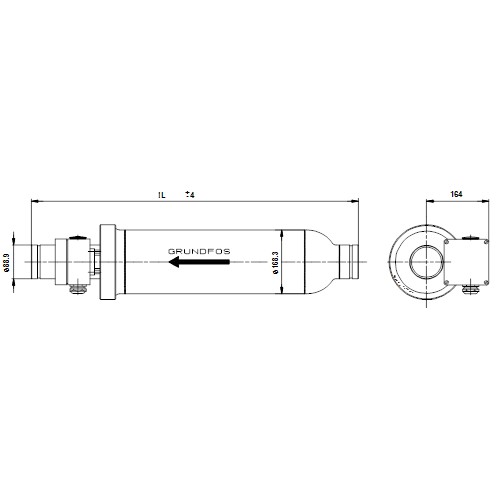

Габаритный чертеж BM 17-22N

Габаритный чертеж насосов BM 17-22N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
