Данные каталога BM 77-7-NE

Наименование продукцииBM77-7-NE
Производственный номер16CF1907
EAN номер5700391927300

Описание BM 77-7-NE

BM77-7-NE

Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением.

Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией.

Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H.

Основные данные BM 77-7-NE

Номинальная подача77 м3
Номинальный напор86 м
Ступени7
МодельD

Изображение BM 77-7-NE

Изображение насосов BM 77-7-NE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

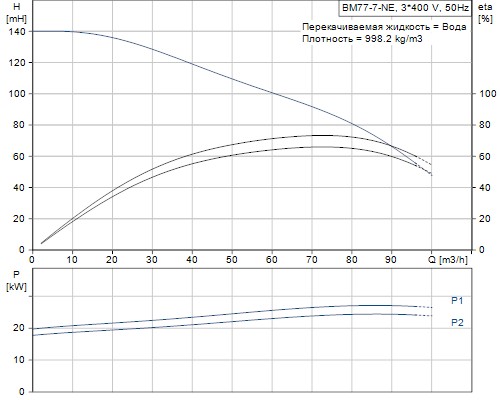

Кривая характеристики BM 77-7-NE

Кривая характеристики насосов BM 77-7-NE

Жидкость BM 77-7-NE

Рабочая жидкостьВода
Максимальная температура жидкости40 °C

Материалы BM 77-7-NE

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L
КожухНерж. сталь
DIN W.-Nr. 1.4401
AISI 316
РезинаE/FKM

Данные электрооборудования BM 77-7-NE

Номинальная мощность - P226 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Способ запускапрямой пуск
Показатель уровня обслуживания1.15
Номинальный ток59,0-57,0 A
Класс защиты (IEC 34-5)58
Номер электродвигателя78195419

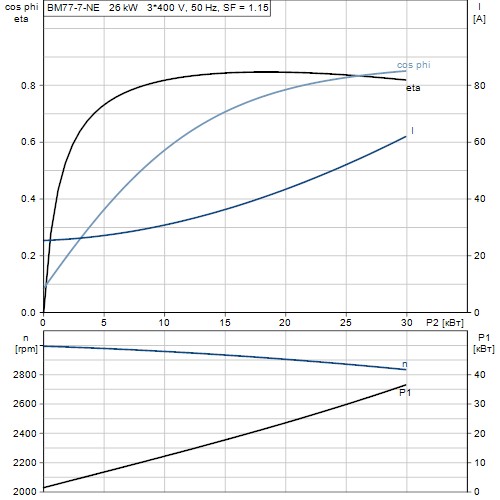

Характеристика двигателя BM 77-7-NE

Характеристика двигателя насосов BM 77-7-NE

Монтаж BM 77-7-NE

Максимальное давление в наружном водопроводе25 бар
Макс. давление на выходе70 бар
Стандартный фланецPJE
Соединение трубпрямой
139 mm

Другое BM 77-7-NE

Нетто вес194 кг
Полный вес255 кг
Объем упаковки1.04 м3

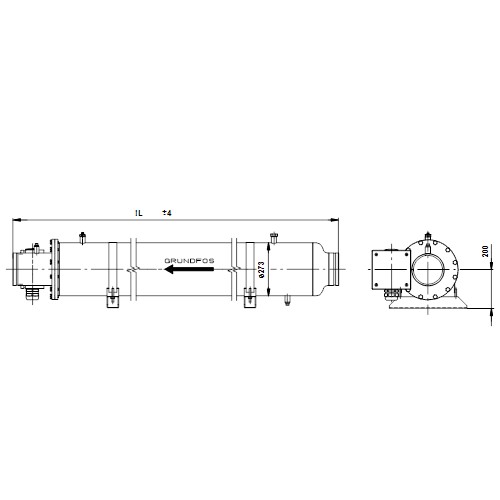

Габаритный чертеж BM 77-7-NE

Габаритный чертеж насосов BM 77-7-NE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
