Данные каталога CM1-5 A-R-A-E-AVBE

Наименование продукцииCM1-5 A-R-A-E-AVBE A-R-A-E AVBE
Производственный номер96935404
EAN номер5700314053123

Описание CM1-5 A-R-A-E-AVBE

CM1-5 A-R-A-E-AVBE

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AVBE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Чугун.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM1-5 A-R-A-E-AVBE

Частота вращения2900 об/м
Номинальная подача1.7 м3
Номинальный напор29.7 м
Рабочие колеса5
Уплотнение валаAVBE
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM1-5 A-R-A-E-AVBE

Изображение насосов CM1-5 A-R-A-E-AVBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

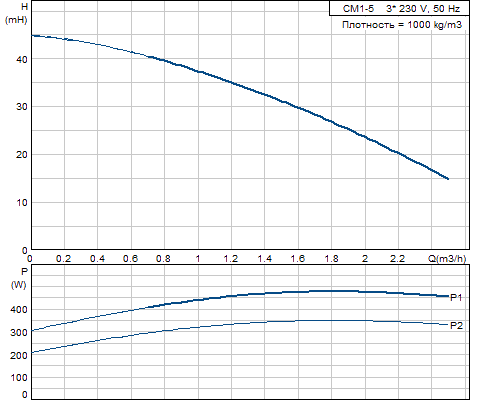

Кривая характеристики CM1-5 A-R-A-E-AVBE

Кривая характеристики насосов CM1-5 A-R-A-E-AVBE

Жидкость CM1-5 A-R-A-E-AVBE

Диапазон температур жидкости-20 .. 90 °C

Материалы CM1-5 A-R-A-E-AVBE

Корпус насосаЧугун
EN-JL1030
AISI 30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования CM1-5 A-R-A-E-AVBE

Номинальная мощность - P20.46 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток2,0-2,2/1,0-1,2 A
Номинальная скорость2770-2820 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяНЕТ

Характеристика двигателя CM1-5 A-R-A-E-AVBE

Характеристика двигателя насосов CM1-5 A-R-A-E-AVBE

Монтаж CM1-5 A-R-A-E-AVBE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре6 бар / 90 °C
10 бар / 40 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1
Выход насосаRp 1

Другое CM1-5 A-R-A-E-AVBE

Нетто вес11.8 кг
Полный вес14.3 кг

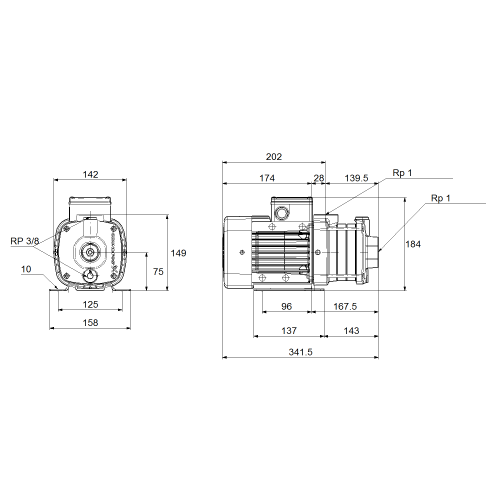

Габаритный чертеж CM1-5 A-R-A-E-AVBE

Габаритный чертеж насосов CM1-5 A-R-A-E-AVBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM1-5 A-R-A-E-AVBE

Схема подключений насосов CM1-5 A-R-A-E-AVBE
