CM3-7 A-R-A-E-AVBE
Данные каталога CM3-7 A-R-A-E-AVBE
| Наименование продукции | CM3-7 A-R-A-E-AVBE A-R-A-E AVBE |
| Производственный номер | 96935437 |
| EAN номер | 5700314053451 |
Описание CM3-7 A-R-A-E-AVBE
| CM3-7 A-R-A-E-AVBE Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AVBE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Чугун. Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS. |
Основные данные CM3-7 A-R-A-E-AVBE
| Частота вращения | 2900 об/м |
| Номинальная подача | 3.1 м3/ч |
| Номинальный напор | 48.9 м |
| Рабочие колеса | 7 |
| Уплотнение вала | AVBE |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,WRAS,ACS |
| Исполнение насоса | A |
| Модель | A |
Изображение CM3-7 A-R-A-E-AVBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

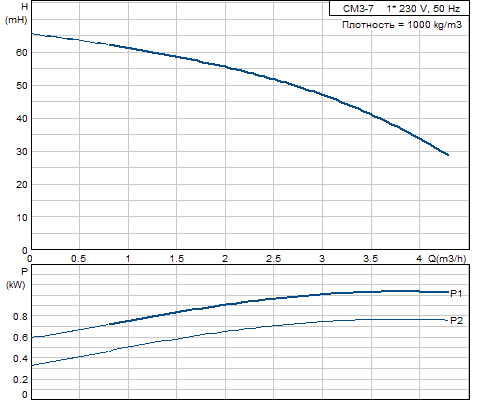

Кривая характеристики CM3-7 A-R-A-E-AVBE
Жидкость CM3-7 A-R-A-E-AVBE
| Диапазон температур жидкости | -20 .. 40 °C |
Материалы CM3-7 A-R-A-E-AVBE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| AISI 30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Резина | EPDM |
| Код резины | E |
Данные электрооборудования CM3-7 A-R-A-E-AVBE
| Номинальная мощность - P2 | 0.9 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-240 V |
| Показатель уровня обслуживания | 1 |
| Номинальный ток | 5,4-5,0 A |
| Номинальная скорость | 2750-2790 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | TP211 |

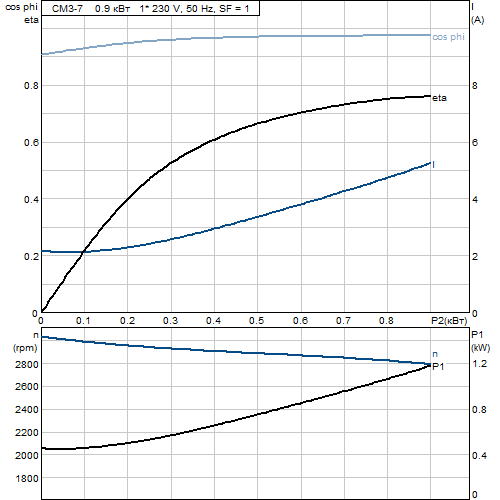

Характеристика двигателя CM3-7 A-R-A-E-AVBE
Монтаж CM3-7 A-R-A-E-AVBE
| Максимальная температура окружающей среды | 55 °C |
| Макс. рабочее давление | 10 бар |
| Макс. давление при заданной темп-ре | 10 бар / 40 °C |
| Стандартный фланец | WHITWORTH THREAD RP |
| Код соединения | R |
| Вход насоса | Rp 1 |
| Выход насоса | Rp 1 |
Другое CM3-7 A-R-A-E-AVBE
| Нетто вес | 15.5 кг |
| Полный вес | 18 кг |

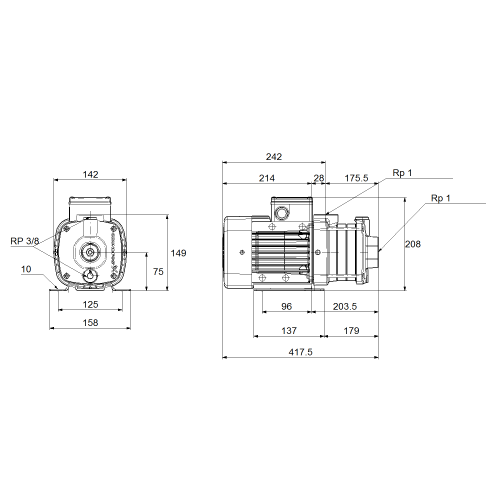

Габаритный чертеж CM3-7 A-R-A-E-AVBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

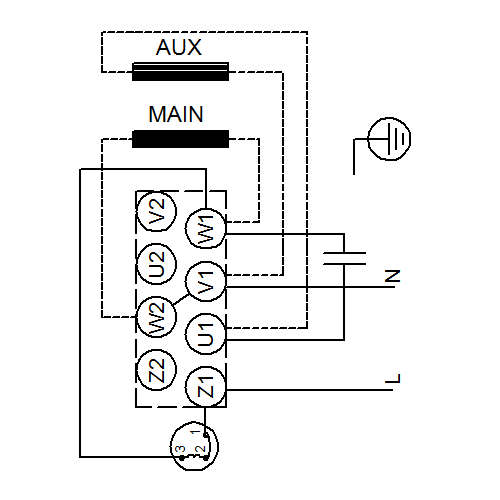

Схема подключений CM3-7 A-R-A-E-AVBE
