CM3-14 A-R-G-E-AQQE

Заказать

Данные каталога CM3-14 A-R-G-E-AQQE

Наименование продукцииCM3-14 A-R-G-E-AQQE A-R-G-E AQQE
Производственный номер96935454
EAN номер5700314053628

Описание CM3-14 A-R-G-E-AQQE

CM3-14 A-R-G-E-AQQE

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM3-14 A-R-G-E-AQQE

Частота вращения2900 об/м
Номинальная подача3.1 м3
Номинальный напор98.1 м
Рабочие колеса14
Уплотнение валаAQQE
Макс. рабочее давление16 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM3-14 A-R-G-E-AQQE

Изображение насосов CM3-14 A-R-G-E-AQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

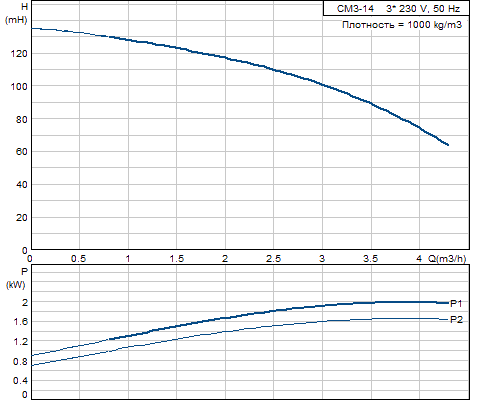

Кривая характеристики CM3-14 A-R-G-E-AQQE

Кривая характеристики насосов CM3-14 A-R-G-E-AQQE

Жидкость CM3-14 A-R-G-E-AQQE

Диапазон температур жидкости-20 .. 90 °C

Материалы CM3-14 A-R-G-E-AQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
РезинаEPDM
Код резиныE

Данные электрооборудования CM3-14 A-R-G-E-AQQE

Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток7,2-7,7/4,1-4,4 A
Номинальная скорость2830-2880 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяНЕТ

Характеристика двигателя CM3-14 A-R-G-E-AQQE

Характеристика двигателя насосов CM3-14 A-R-G-E-AQQE

Монтаж CM3-14 A-R-G-E-AQQE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление16 бар
Макс. давление при заданной темп-ре16 бар / 90 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1
Выход насосаRp 1

Другое CM3-14 A-R-G-E-AQQE

Нетто вес26.4 кг
Полный вес28.9 кг

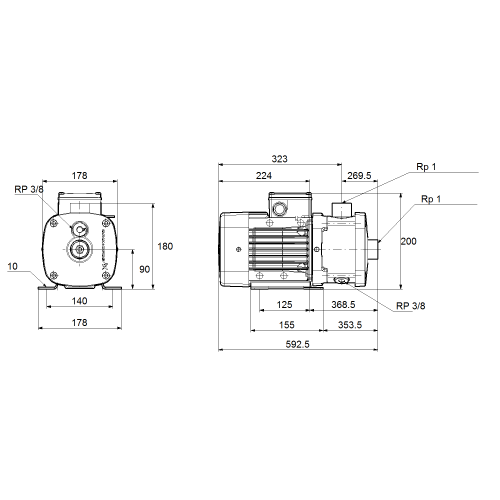

Габаритный чертеж CM3-14 A-R-G-E-AQQE

Габаритный чертеж насосов CM3-14 A-R-G-E-AQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM3-14 A-R-G-E-AQQE

Схема подключений насосов CM3-14 A-R-G-E-AQQE
