Данные каталога CM5-5 A-R-A-E-AVBE

Наименование продукцииCM5-5 A-R-A-E-AVBE A-R-A-E AVBE
Производственный номер96806818
EAN номер5700310917658
Наименование продукцииCM5-5 A-R-A-E-AVBE

Описание CM5-5 A-R-A-E-AVBE

CM5-5 A-R-A-E-AVBE

Компактный, надежный, горизонтальный, многоступенчатый, центробежный насос с односторонним всасыванием с осевым всасывающим и радиальным выпускным патрубком. Вал, рабочего колеса и камеры выполнены из нержавеющей стали. Впускные и выпускные части выполнены из чугуна. Механическим уплотнением вала является специально спроектированное, несбалансированное кольцевое уплотнение. Соединение с трубопроводами выполняется через внутреннюю трубную резьбу Витворта, Rp (ISO 7/1). Насос оборудован 3-фазным, монтируемым на опорных лапах, асинхронным электродвигателем с вентиляторным охлаждением.

Основные данные CM5-5 A-R-A-E-AVBE

Частота вращения2900 об/м
Номинальная подача4.7 м3
Номинальный напор38.6 м
Рабочие колеса5
Уплотнение валаAVBE
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA
Номинальная подача4.7 м3
Данные на фирменной табличкеCE,WRAS,ACS,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A

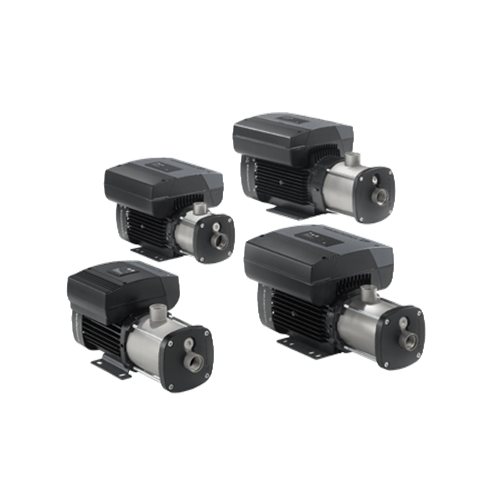

Изображение CM5-5 A-R-A-E-AVBE

Изображение насосов CM5-5 A-R-A-E-AVBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

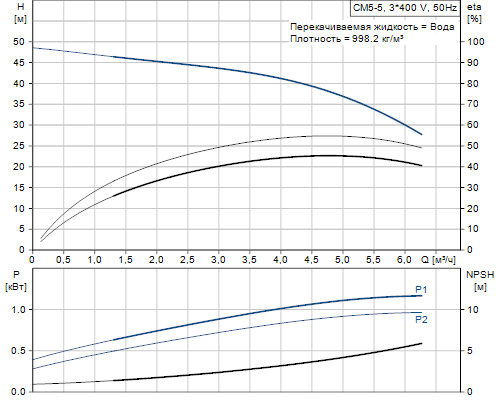

Кривая характеристики CM5-5 A-R-A-E-AVBE

Кривая характеристики насосов CM5-5 A-R-A-E-AVBE

Жидкость CM5-5 A-R-A-E-AVBE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 90 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CM5-5 A-R-A-E-AVBE

Корпус насосаЧугун
EN-JL1030
AISI 30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования CM5-5 A-R-A-E-AVBE

Номинальная мощность - P21.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток4,6-5,2/2,6-3,0 A
Номинальная скорость2800-2840 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяНЕТ
Тип электродвигателя80C
Класс энергоэфф-тиIE2
Номинальный ток4,8-5,2/2,8-3 A
Номинальная скорость2820-2860 об/м
ЭнергоэффективностьIE2 79,6 %
Эффективность электродвигателя при полной нагрузке79,6 %
Класс защиты (IEC 34-5)IP55

Характеристика двигателя CM5-5 A-R-A-E-AVBE

Характеристика двигателя насосов CM5-5 A-R-A-E-AVBE

Монтаж CM5-5 A-R-A-E-AVBE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре6 бар / 90 °C
10 бар / 40 °C
Стандартный фланецБЕЗ РЕЗЬБЫ RP
Код соединенияR
Вход насосаRp 1 1/4
Выход насосаRp 1

Другое CM5-5 A-R-A-E-AVBE

Мин.показ.эффективн, MEI ≥0,7
Нетто вес15.9 кг
Полный вес18.4 кг

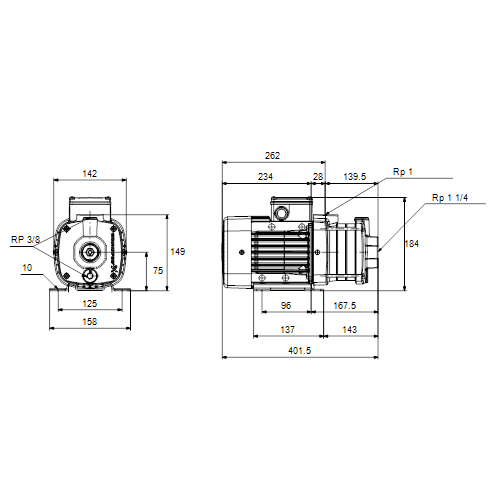

Габаритный чертеж CM5-5 A-R-A-E-AVBE

Габаритный чертеж насосов CM5-5 A-R-A-E-AVBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM5-5 A-R-A-E-AVBE

Схема подключений насосов CM5-5 A-R-A-E-AVBE
