CM10-2 A-R-I-E-AQQE

Заказать

Данные каталога CM10-2 A-R-I-E-AQQE

Наименование продукцииCM10-2 A-R-I-E-AQQE A-R-I-E AQQE
Производственный номер96946004
EAN номер5700314386443

Описание CM10-2 A-R-I-E-AQQE

CM10-2 A-R-I-E-AQQE

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM10-2 A-R-I-E-AQQE

Частота вращения2900 об/м
Номинальная подача10 м3
Номинальный напор24.6 м
Рабочие колеса2
Уплотнение валаAQQE
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM10-2 A-R-I-E-AQQE

Изображение насосов CM10-2 A-R-I-E-AQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

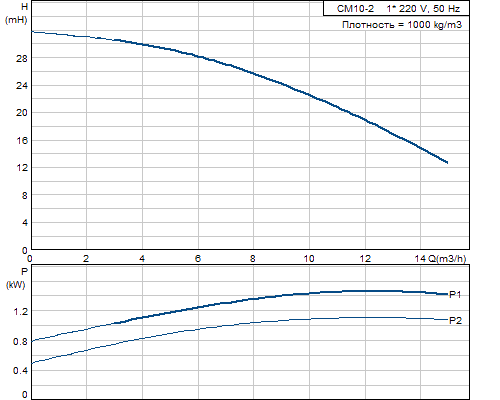

Кривая характеристики CM10-2 A-R-I-E-AQQE

Кривая характеристики насосов CM10-2 A-R-I-E-AQQE

Жидкость CM10-2 A-R-I-E-AQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CM10-2 A-R-I-E-AQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаI
РезинаEPDM
Код резиныE

Данные электрооборудования CM10-2 A-R-I-E-AQQE

Номинальная мощность - P21.3 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-240 V
Показатель уровня обслуживания1
Номинальный ток8,4-8,0 A
Номинальная скорость2710-2710 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяTP211

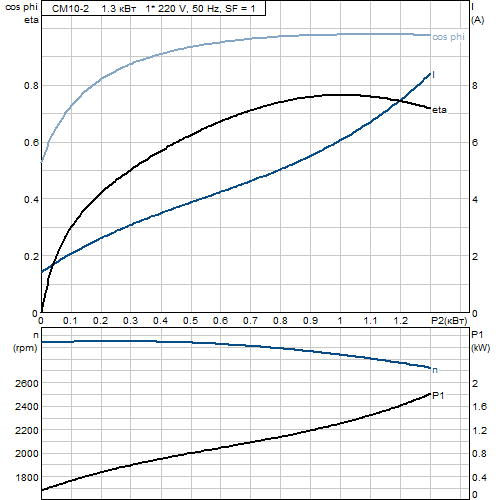

Характеристика двигателя CM10-2 A-R-I-E-AQQE

Характеристика двигателя насосов CM10-2 A-R-I-E-AQQE

Монтаж CM10-2 A-R-I-E-AQQE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре10 бар / 120 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1 1/2
Выход насосаRp 1 1/2

Другое CM10-2 A-R-I-E-AQQE

Нетто вес24.8 кг
Полный вес27.3 кг

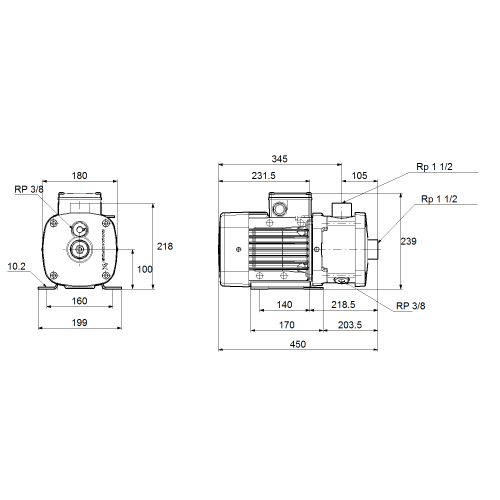

Габаритный чертеж CM10-2 A-R-I-E-AQQE

Габаритный чертеж насосов CM10-2 A-R-I-E-AQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

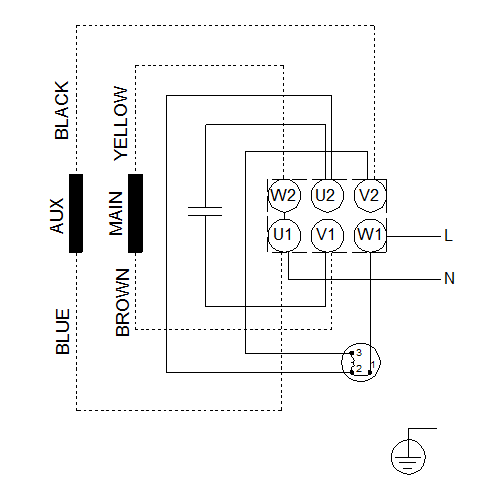

Схема подключений CM10-2 A-R-I-E-AQQE

Схема подключений насосов CM10-2 A-R-I-E-AQQE
