CM10-3 A-R-A-E-AVBE
Данные каталога CM10-3 A-R-A-E-AVBE
| Наименование продукции | CM10-3 A-R-A-E-AVBE A-R-A-E AVBE |
| Производственный номер | 96806946 |
| EAN номер | 5700310918938 |
Описание CM10-3 A-R-A-E-AVBE
| CM10-3 A-R-A-E-AVBE Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AVBE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Чугун. Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS. |
Основные данные CM10-3 A-R-A-E-AVBE
| Частота вращения | 2900 об/м |
| Номинальная подача | 10 м3/ч |
| Номинальный напор | 40.5 м |
| Рабочие колеса | 3 |
| Уплотнение вала | AVBE |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,WRAS,ACS |
| Исполнение насоса | A |
| Модель | A |
Изображение CM10-3 A-R-A-E-AVBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

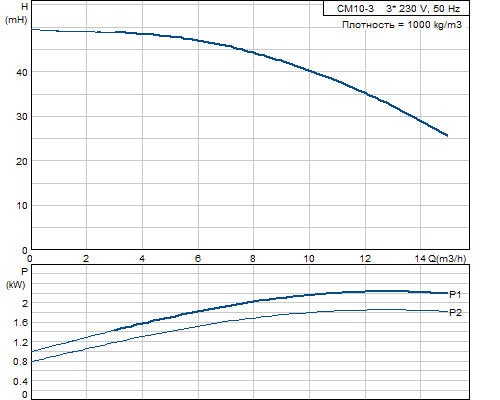

Кривая характеристики CM10-3 A-R-A-E-AVBE
Жидкость CM10-3 A-R-A-E-AVBE
| Диапазон температур жидкости | -20 .. 90 °C |
Материалы CM10-3 A-R-A-E-AVBE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| AISI 30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Резина | EPDM |
| Код резины | E |
Данные электрооборудования CM10-3 A-R-A-E-AVBE
| Номинальная мощность - P2 | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240D/380-415Y V |
| Показатель уровня обслуживания | 1 |
| Номинальный ток | 7,2-7,7/4,1-4,4 A |
| Номинальная скорость | 2830-2880 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | НЕТ |
Характеристика двигателя CM10-3 A-R-A-E-AVBE
Монтаж CM10-3 A-R-A-E-AVBE
| Максимальная температура окружающей среды | 55 °C |
| Макс. рабочее давление | 10 бар |
| Макс. давление при заданной темп-ре | 6 бар / 90 °C |
| 10 бар / 40 °C | |
| Стандартный фланец | WHITWORTH THREAD RP |
| Код соединения | R |
| Вход насоса | Rp 1 1/2 |
| Выход насоса | Rp 1 1/2 |
Другое CM10-3 A-R-A-E-AVBE
| Нетто вес | 32.6 кг |
| Полный вес | 35.1 кг |

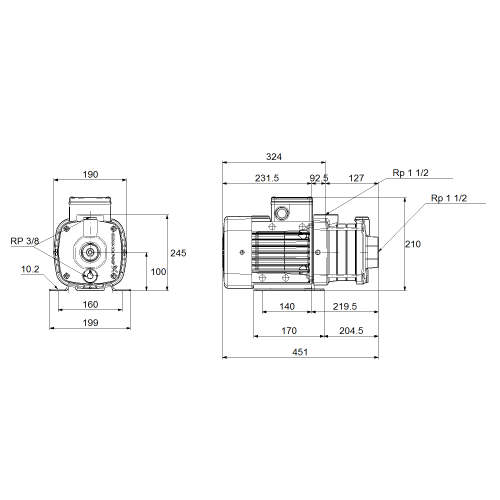

Габаритный чертеж CM10-3 A-R-A-E-AVBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CM10-3 A-R-A-E-AVBE
