CM10-3 A-R-I-E-AQQE

Заказать

Данные каталога CM10-3 A-R-I-E-AQQE

Наименование продукцииCM10-3 A-R-I-E-AQQE A-R-I-E AQQE
Производственный номер96945996
EAN номер5700314383961
Наименование продукцииCM10-3 A-R-I-E-AQQE

Описание CM10-3 A-R-I-E-AQQE

CM10-3 A-R-I-E-AQQE

Компактный, надежный, горизонтальный, многоступенчатый, центробежный насос с односторонним всасыванием с осевым всасывающим и радиальным выпускным патрубком. Материалы насоса, контактирующие с жидкостью, выполнены из нержавеющей стали. Механическим уплотнением вала является специально спроектированное, несбалансированное кольцевое уплотнение. Соединение с трубопроводами выполняется через внутреннюю трубную резьбу Витворта, Rp (ISO 7/1). Насос оборудован 3-фазным, монтируемым на опорных лапах, асинхронным электродвигателем с вентиляторным охлаждением.

Основные данные CM10-3 A-R-I-E-AQQE

Частота вращения2900 об/м
Номинальная подача10 м3
Номинальный напор38 м
Рабочие колеса3
Уплотнение валаAQQE
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA
Номинальная подача10 м3
Данные на фирменной табличкеCE,WRAS,ACS,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A

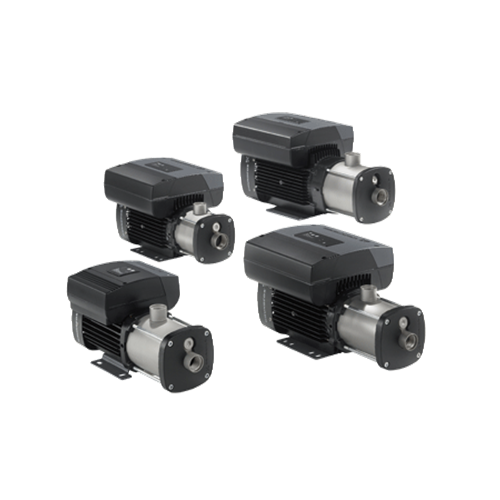

Изображение CM10-3 A-R-I-E-AQQE

Изображение насосов CM10-3 A-R-I-E-AQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

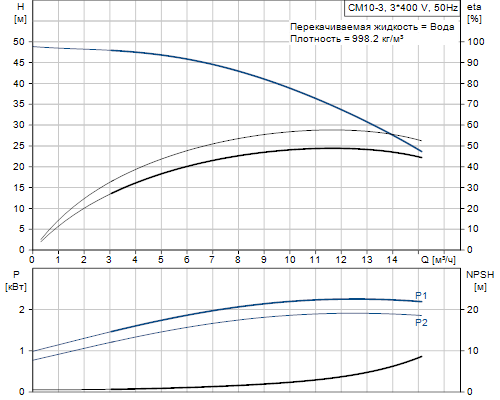

Кривая характеристики CM10-3 A-R-I-E-AQQE

Кривая характеристики насосов CM10-3 A-R-I-E-AQQE

Жидкость CM10-3 A-R-I-E-AQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CM10-3 A-R-I-E-AQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаI
РезинаEPDM
Код резиныE

Данные электрооборудования CM10-3 A-R-I-E-AQQE

Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток7,2-7,7/4,1-4,4 A
Номинальная скорость2830-2880 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяНЕТ
Тип электродвигателя90SC
Класс энергоэфф-тиIE2
Номинальный ток8,15-7,85/4,7-4,5 A
Номинальная скорость2880-2910 об/м
ЭнергоэффективностьIE2 83,2 %
Эффективность электродвигателя при полной нагрузке83,2 %
Класс защиты (IEC 34-5)IP55

Характеристика двигателя CM10-3 A-R-I-E-AQQE

Характеристика двигателя насосов CM10-3 A-R-I-E-AQQE

Монтаж CM10-3 A-R-I-E-AQQE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре10 бар / 120 °C
Стандартный фланецБЕЗ РЕЗЬБЫ RP
Код соединенияR
Вход насосаRp 1 1/2
Выход насосаRp 1 1/2

Другое CM10-3 A-R-I-E-AQQE

Мин.показ.эффективн, MEI ≥0,52
Нетто вес30.3 кг
Полный вес32.8 кг

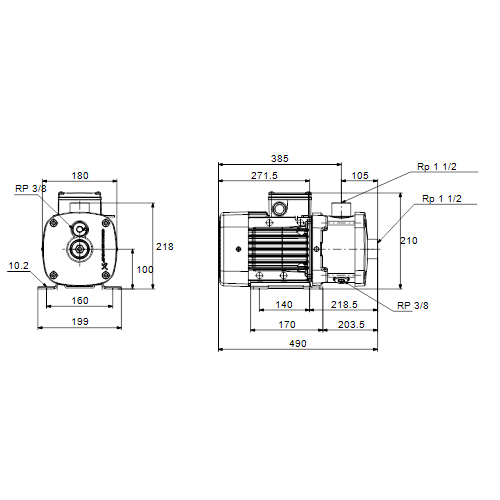

Габаритный чертеж CM10-3 A-R-I-E-AQQE

Габаритный чертеж насосов CM10-3 A-R-I-E-AQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM10-3 A-R-I-E-AQQE

Схема подключений насосов CM10-3 A-R-I-E-AQQE
