CM15-4 A-R-A-E-AVBE

Заказать

Данные каталога CM15-4 A-R-A-E-AVBE

Наименование продукцииCM15-4 A-R-A-E-AVBE A-R-A-E AVBE
Производственный номер96806960
EAN номер5700310919072

Описание CM15-4 A-R-A-E-AVBE

CM15-4 A-R-A-E-AVBE

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AVBE. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Чугун.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM15-4 A-R-A-E-AVBE

Частота вращения2900 об/м
Номинальная подача17 м3
Номинальный напор59.6 м
Рабочие колеса4
Уплотнение валаAVBE
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM15-4 A-R-A-E-AVBE

Изображение насосов CM15-4 A-R-A-E-AVBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

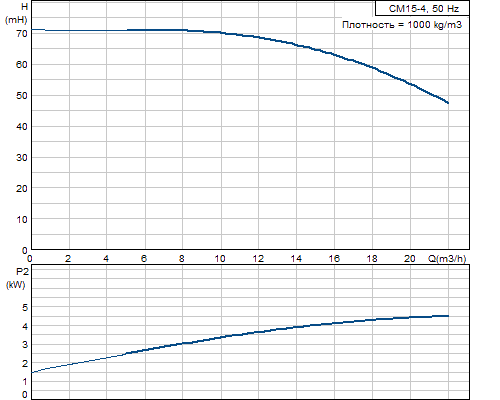

Кривая характеристики CM15-4 A-R-A-E-AVBE

Кривая характеристики насосов CM15-4 A-R-A-E-AVBE

Жидкость CM15-4 A-R-A-E-AVBE

Диапазон температур жидкости-20 .. 40 °C

Материалы CM15-4 A-R-A-E-AVBE

Корпус насосаЧугун
EN-JL1030
AISI 30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования CM15-4 A-R-A-E-AVBE

Номинальная мощность - P25.8 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток20,4-19,0/11,8-11,0 A
Номинальная скорость2900-2980 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяTP211

Монтаж CM15-4 A-R-A-E-AVBE

Максимальная температура окружающей среды55 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре10 бар / 40 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 2
Выход насосаRp 2

Другое CM15-4 A-R-A-E-AVBE

Нетто вес56 кг
Полный вес58.5 кг

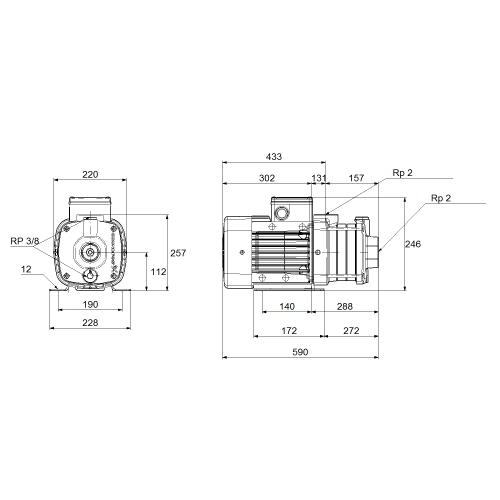

Габаритный чертеж CM15-4 A-R-A-E-AVBE

Габаритный чертеж насосов CM15-4 A-R-A-E-AVBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM15-4 A-R-A-E-AVBE

Схема подключений насосов CM15-4 A-R-A-E-AVBE
