CM25-3 A-R-I-V-AQQV

Заказать

Данные каталога CM25-3 A-R-I-V-AQQV

Наименование продукцииCM25-3 A-R-I-V-AQQV A-R-I-V AQQV
Производственный номер97510967
EAN номер5700317054332

Описание CM25-3 A-R-I-V-AQQV

CM25-3 A-R-I-V-AQQV

Насос CM представляет собой компактный горизонтальный многоступенчатый центробежный насос с: 3-фазным, 220-240D/380-415Y V, 50 Hz, монтируемым на лапах электродвигателем. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQV. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Основные данные CM25-3 A-R-I-V-AQQV

Частота вращения2900 об/м
Номинальная подача22 м3
Номинальный напор45.3 м
Рабочие колеса3
Уплотнение валаAQQV
Макс. рабочее давление16 бар
Данные на паспортной табличкеCE,WRAS,ACS
Исполнение насосаA
МодельA

Изображение CM25-3 A-R-I-V-AQQV

Изображение насосов CM25-3 A-R-I-V-AQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

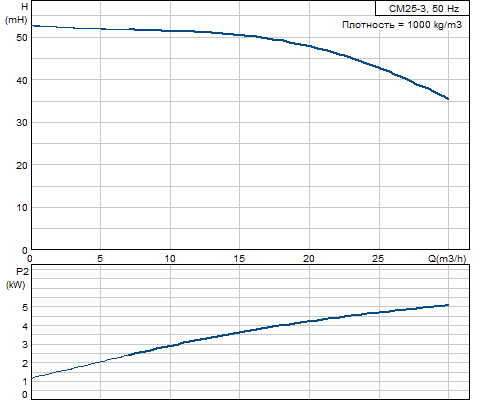

Кривая характеристики CM25-3 A-R-I-V-AQQV

Кривая характеристики насосов CM25-3 A-R-I-V-AQQV

Жидкость CM25-3 A-R-I-V-AQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CM25-3 A-R-I-V-AQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаI
РезинаFKM
Код резиныV

Данные электрооборудования CM25-3 A-R-I-V-AQQV

Номинальная мощность - P25.8 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Показатель уровня обслуживания1
Номинальный ток20,4-19,0/11,8-11,0 A
Номинальная скорость2900-2980 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяTP211

Монтаж CM25-3 A-R-I-V-AQQV

Максимальная температура окружающей среды55 °C
Макс. рабочее давление16 бар
Макс. давление при заданной темп-ре16 бар / 90 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 2
Выход насосаRp 2

Другое CM25-3 A-R-I-V-AQQV

Нетто вес50.3 кг
Полный вес52.8 кг

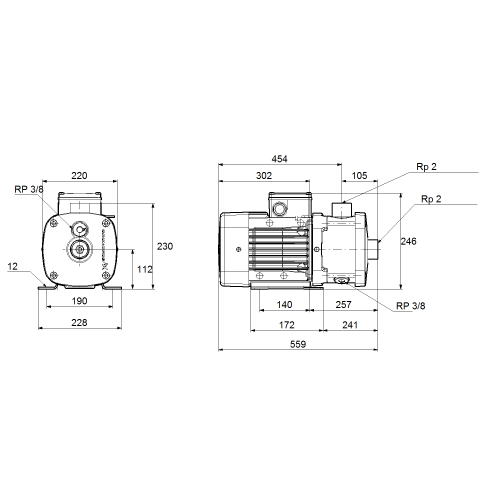

Габаритный чертеж CM25-3 A-R-I-V-AQQV

Габаритный чертеж насосов CM25-3 A-R-I-V-AQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CM25-3 A-R-I-V-AQQV

Схема подключений насосов CM25-3 A-R-I-V-AQQV
