CME1-5 A-R-A-E-AQQE

Заказать

Данные каталога CME1-5 A-R-A-E-AQQE

Наименование продукцииCME1-5 A-R-A-E-AQQE
Производственный номер98394940
EAN номер5711494280933

Описание CME1-5 A-R-A-E-AQQE

CME1-5 A-R-A-E-AQQE

Компактный, надежный, горизонтальный, многоступенчатый, центробежный насос с односторонним всасыванием с осевым всасывающим и радиальным выпускным патрубком. Вал, рабочего колеса и камеры выполнены из нержавеющей стали. Впускные и выпускные части выполнены из чугуна. Механическим уплотнением вала является специально спроектированное, несбалансированное кольцевое уплотнение. Соединение с трубопроводами выполняется через внутреннюю трубную резьбу Витворта, Rp (ISO 7/1). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.

Основные данные CME1-5 A-R-A-E-AQQE

Частота вращения3480 об/м
Номинальная подача2 м3
Номинальный напор42.8 м
Рабочие колеса5
Уплотнение валаAQQE
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Исполнение насосаA
МодельA

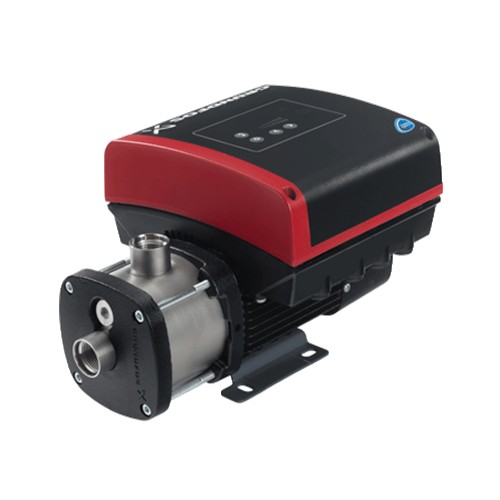

Изображение CME1-5 A-R-A-E-AQQE

Изображение насосов CME1-5 A-R-A-E-AQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

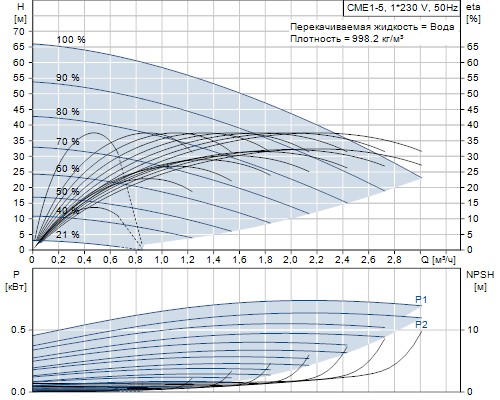

Кривая характеристики CME1-5 A-R-A-E-AQQE

Кривая характеристики насосов CME1-5 A-R-A-E-AQQE

Жидкость CME1-5 A-R-A-E-AQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 90 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CME1-5 A-R-A-E-AQQE

Корпус насосаЧугун
EN-JL1030
AISI 30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования CME1-5 A-R-A-E-AQQE

Тип электродвигателя80B
Номинальная мощность - P21.1 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток6,55-5,45 A
Номинальная скорость360-4000 об/м
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F

Характеристика двигателя CME1-5 A-R-A-E-AQQE

Характеристика двигателя насосов CME1-5 A-R-A-E-AQQE

Монтаж CME1-5 A-R-A-E-AQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Макс. давление при заданной темп-ре10 бар / 90 °C
Стандартный фланецБЕЗ РЕЗЬБЫ RP
Код соединенияR
Вход насосаRp 1
Выход насосаRp 1

Другое CME1-5 A-R-A-E-AQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0,7
Нетто вес14.4 кг
Полный вес17.9 кг
№ структурного файла98498327

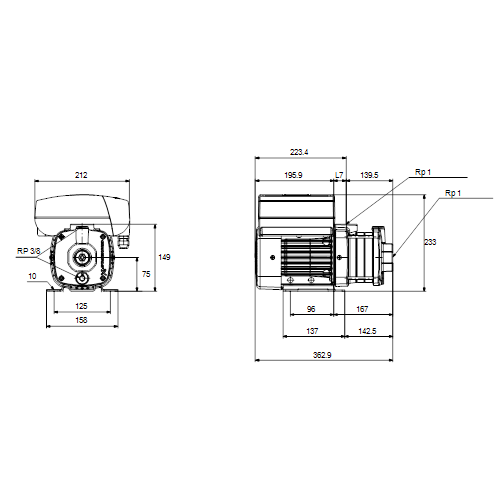

Габаритный чертеж CME1-5 A-R-A-E-AQQE

Габаритный чертеж насосов CME1-5 A-R-A-E-AQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CME1-5 A-R-A-E-AQQE

Схема подключений насосов CME1-5 A-R-A-E-AQQE
