CME5-5 A-R-I-V-AQQV

Заказать

Данные каталога CME5-5 A-R-I-V-AQQV

Наименование продукцииCME5-5 A-R-I-V-AQQV A-R-I-V AQQV
Производственный номер97516819
EAN номер5700317304918

Описание CME5-5 A-R-I-V-AQQV

CME5-5 A-R-I-V-AQQV

Насосы CM являются компактными горизонтальными, многоступенчатыми центробежными насосами с 3-фазными, 380-480 V, 50 Hz, регулируемыми, монтируемыми на лапах электродвигателями. Двигатель CME включает преобразователь частоты и ПИ-регулятор, встроенный в клеммную коробку двигателя. Так как двигатель и электронное оборудование имеют встроенную защиту от перегрузки и перегрева, никакой дополнительной защиты двигателя не требуется. Насос с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQV. Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали. Всасывающий и нагнетательный трубопроводы изготовлены из Нержавеющая сталь.

CM может быть также в исполнении CME, если к двигателю подключить CUE. Более подробно смотрите информацию о CUE в Win/WebCAPS.

Внешний датчик подключается, если во время эксплуатации насоса необходимо контролировать: -расход, -перепад давления, -температуру.

Комплекты датчиков поставляются как принадлежности.

Насос имеет панель управления, в которой можно задавать: -Требуемое установленное значение -Мин. -Макс. -Останов. Световые индикаторы на панели управления показывают «Работу» и «Неисправность».

Управление насосом также возможно через ПДУ R100 компании Grundfos, с помощью которого можно выполнять дополнительные настройки, а также считывать такие параметры как: -Фактическое значение -Частота вращения -Входная мощность -Энергопотребление

В клеммной коробке имеются клеммы для подсоединения: - Внешнего пуска/останова (беспотенциальный контакт) - Внешней дистанционной настройки установленного значения через аналоговый сигнал, 0 - 10 В, 0(4) - 20 мА, - 10 В источника напряжения для потенциометра установленного значения, Imax = 5 мА, - датчика, 0 - 10 В, 0(4) - 20 мА, - 24 В источника напряжения для датчика, Imax = 40 мА, - входа для принудительного регулирования режимов МИН, МАКС, Внешняя неисправность или Реле расхода (беспотенциальный контакт) - беспотенциального реле сигнала неисправности с переключающим контактом, - RS485 GENIbus.

Смотрите также принадлежности для CME в Win/WebCAPS

Основные данные CME5-5 A-R-I-V-AQQV

Частота вращения3480 об/м
Номинальная подача5.6 м3
Номинальный напор55.6 м
Рабочие колеса5
Уплотнение валаAQQV
Макс. рабочее давление16 бар
Данные на паспортной табличкеCE,UR,WRAS,ACS
Исполнение насосаA
МодельA

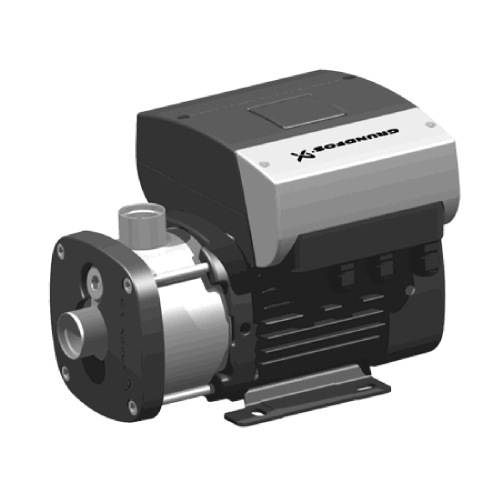

Изображение CME5-5 A-R-I-V-AQQV

Изображение насосов CME5-5 A-R-I-V-AQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

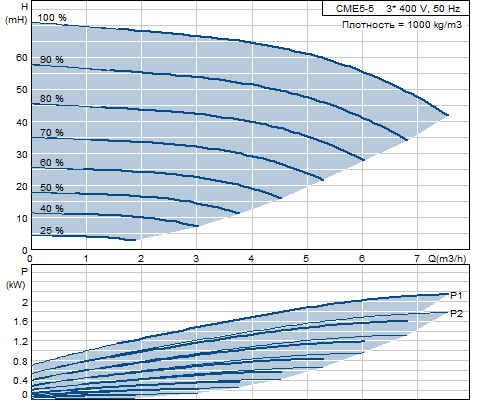

Кривая характеристики CME5-5 A-R-I-V-AQQV

Кривая характеристики насосов CME5-5 A-R-I-V-AQQV

Жидкость CME5-5 A-R-I-V-AQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CME5-5 A-R-I-V-AQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаI
РезинаFKM
Код резиныV

Данные электрооборудования CME5-5 A-R-I-V-AQQV

Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток4.60-3.80 A
Номинальная скорость360-3510 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяTP211

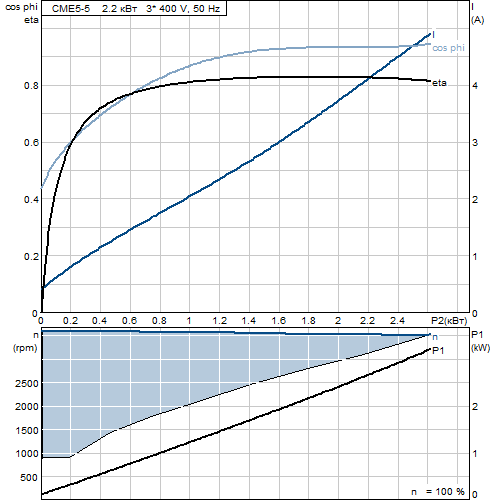

Характеристика двигателя CME5-5 A-R-I-V-AQQV

Характеристика двигателя насосов CME5-5 A-R-I-V-AQQV

Монтаж CME5-5 A-R-I-V-AQQV

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Макс. давление при заданной темп-ре16 бар / 90 °C
Стандартный фланецWHITWORTH THREAD RP
Код соединенияR
Вход насосаRp 1 1/4
Выход насосаRp 1

Другое CME5-5 A-R-I-V-AQQV

Нетто вес33 кг
Полный вес36.5 кг
№ структурного файла96115853

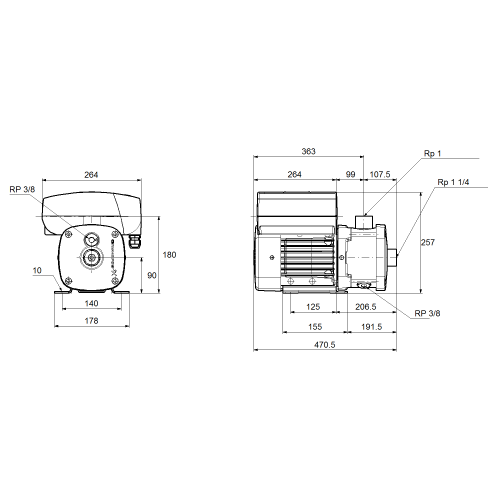

Габаритный чертеж CME5-5 A-R-I-V-AQQV

Габаритный чертеж насосов CME5-5 A-R-I-V-AQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CME5-5 A-R-I-V-AQQV

Схема подключений насосов CME5-5 A-R-I-V-AQQV
