UP 15-14 BT 80

Заказать

Данные каталога UP 15-14 BT 80

Наименование продукцииUP 15-14 BT 80
Производственный номер96433885
EAN номер5700393609563

Описание UP 15-14 BT 80

UP 15-14 BT 80

Насос со сферическим электродвигателем. В отличие от традиционных насосов с мокрым ротором сферический электродвигатель не имеет подшипников. Магнитное поле передается от статора к ротору в водной среде через проводящие части насоса.

Камера с ротором герметично отделена от статора сферическим стаканом из нержавеющей стали.

Встроенный термостат позволяет выключать насос при заданной температуре.

Характеристики насоса: *Самоустанавливающийся шарнир на конце вала смазывается перекачиваемой жидкостью. *Материал шарнира высокого качества. *Электродвигатель может свинчиваться с корпуса насоса, что облегчает обслуживание и замену. *Рабочее колесо коррозионно-стойкое, Нержавеющая сталь, EPDM, PPO, политетрафторэтилен, графит. *Бронзовый корпус насоса.

Однофазный электродвигатель не требует дополнительной защиты.

Основные данные UP 15-14 BT 80

Данные на фирменной табличкеVDE,BSI,B,CE
Количество скоростей1
Макс гидростатический напор14 дм
TF класс95
Макс. рабочее давление10 бар
Данные на паспортной табличкеVDE,BSI,B,CE

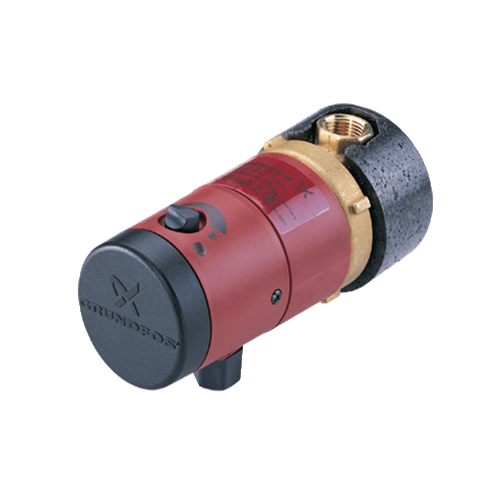

Изображение UP 15-14 BT 80

Изображение насосов UP 15-14 BT 80
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

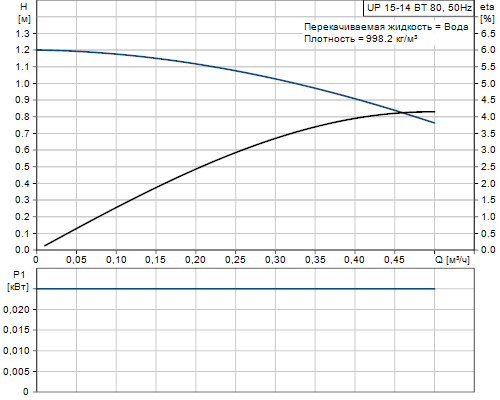

Кривая характеристики UP 15-14 BT 80

Кривая характеристики насосов UP 15-14 BT 80

Жидкость UP 15-14 BT 80

Рабочая жидкостьВода
Диапазон температур жидкости2 .. 95 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы UP 15-14 BT 80

Корпус насосаЛатунь MS 68
Рабочее колесоНержавеющая сталь, EPDM, PPO, политетрафторэтилен, графит

Данные электрооборудования UP 15-14 BT 80

Класс защиты (IEC 34-5)IP42
Тепловая защитаСопротивление защиты
Подводимая мощность при скорости 325 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Ток при скорости 30.11 A
Размер конденсатора - работа0.6 мкФ
Класс защиты (IEC 34-5)42
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитаImpedance protected

Монтаж UP 15-14 BT 80

Макс. рабочее давление10 бар
Соединение трубRp 1/2
Монтажная длина80 мм

Устр-ва управл-ия UP 15-14 BT 80

Термостатвстроенная функция останова насоса при определенной температуре жидкости
Диапазон температур термостата35 .. 65 °C

Другое UP 15-14 BT 80

Нетто вес1.05 кг
Полный вес1.24 кг
Объем упаковки0.003 м3

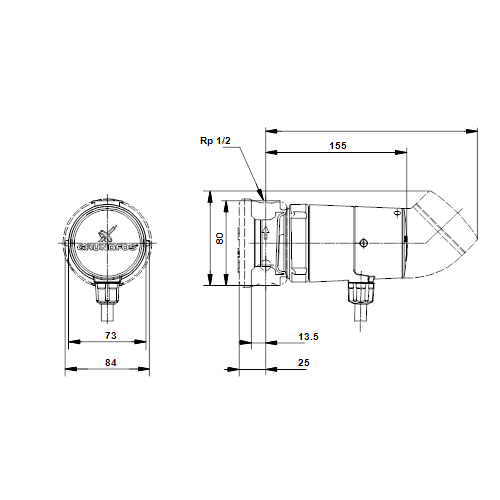

Габаритный чертеж UP 15-14 BT 80

Габаритный чертеж насосов UP 15-14 BT 80
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UP 15-14 BT 80

Схема подключений насосов UP 15-14 BT 80
