CR 1-2 A-A-A-E-HQQE

Заказать

Данные каталога CR 1-2 A-A-A-E-HQQE

Наименование продукцииCR 1-2 A-A-A-E-HQQE A-A-A-E HQQE
Производственный номер96516169
EAN номер5700396738017

Описание CR 1-2 A-A-A-E-HQQE

CR 1-2 A-A-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев овальный.

3-фазный асинхронный электродвигатель.

Основные данные CR 1-2 A-A-A-E-HQQE

Частота вращения2873 об/м
Номинальная подача1.8 м3
Номинальный напор9.8 м
Рабочие колеса2
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени3
Исполнение насосаA
МодельA

Изображение CR 1-2 A-A-A-E-HQQE

Изображение насосов CR 1-2 A-A-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

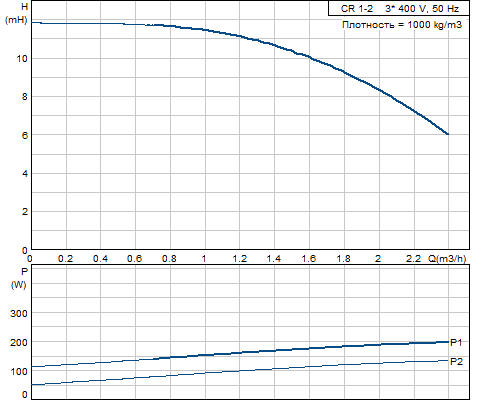

Кривая характеристики CR 1-2 A-A-A-E-HQQE

Кривая характеристики насосов CR 1-2 A-A-A-E-HQQE

Жидкость CR 1-2 A-A-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CR 1-2 A-A-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 1-2 A-A-A-E-HQQE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.37 кВт
Энергия (Р2), необходимая для насоса0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,74/1,00 A
Пусковой ток490-530 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2850-2880 об/м
Эффективность электродвигателя при полной нагрузке78,5 %
Эффективность двигателя при 3/4 нагрузки79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки75,5-71,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805102

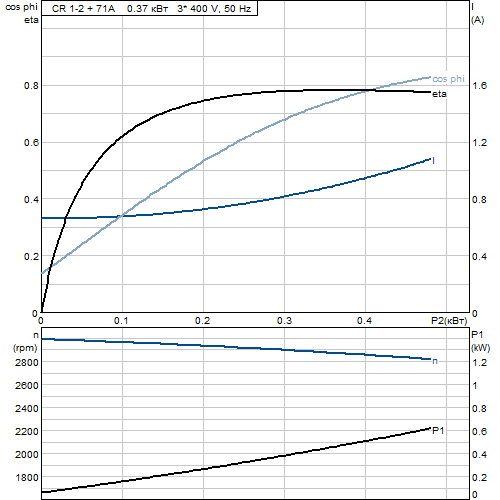

Характеристика двигателя CR 1-2 A-A-A-E-HQQE

Характеристика двигателя насосов CR 1-2 A-A-A-E-HQQE

Монтаж CR 1-2 A-A-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -20 бар / °C
Стандартный фланецOVAL
Код соединенияA
Соединение трубRp 1
Размер фланца электродвигателяFT85

Другое CR 1-2 A-A-A-E-HQQE

Нетто вес18.1 кг
Полный вес20.8 кг
Объем упаковки0.05 м3

Габаритный чертеж CR 1-2 A-A-A-E-HQQE

Габаритный чертеж насосов CR 1-2 A-A-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 1-2 A-A-A-E-HQQE

Схема подключений насосов CR 1-2 A-A-A-E-HQQE
