CR 15-17 A-F-A-E-HQQE

Заказать

Данные каталога CR 15-17 A-F-A-E-HQQE

Наименование продукцииCR 15-17 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96501904
EAN номер5700396231549

Описание CR 15-17 A-F-A-E-HQQE

CR 15-17 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 15-17 A-F-A-E-HQQE

Частота вращения2923 об/м
Номинальная подача17 м3
Номинальный напор192 м
Макс. гидростатический напор239 м
Рабочие колеса17
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени17
Исполнение насосаA
МодельA

Изображение CR 15-17 A-F-A-E-HQQE

Изображение насосов CR 15-17 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

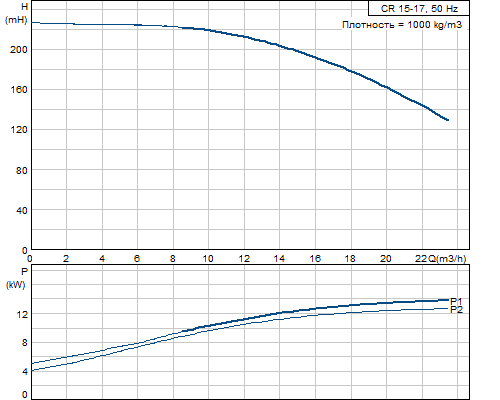

Кривая характеристики CR 15-17 A-F-A-E-HQQE

Кривая характеристики насосов CR 15-17 A-F-A-E-HQQE

Жидкость CR 15-17 A-F-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CR 15-17 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 15-17 A-F-A-E-HQQE

Тип электродвигателя160MD
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P215 кВт
Энергия (Р2), необходимая для насоса15 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток28,5-26,0/16,2-15,6 A
Пусковой ток660-780 %
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость2920-2940 об/м
Эффективность электродвигателя при полной нагрузке90,3-90,3 %
Эффективность двигателя при 3/4 нагрузки93,0-93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17526

Монтаж CR 15-17 A-F-A-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 25
Размер фланца электродвигателяFF300

Другое CR 15-17 A-F-A-E-HQQE

Нетто вес175 кг
Полный вес206 кг
Объем упаковки0.56 м3

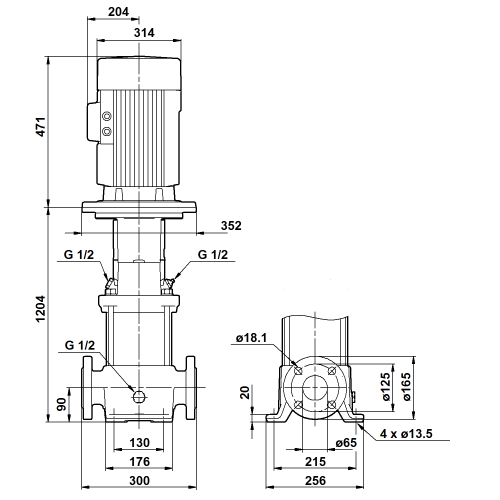

Габаритный чертеж CR 15-17 A-F-A-E-HQQE

Габаритный чертеж насосов CR 15-17 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 15-17 A-F-A-E-HQQE

Схема подключений насосов CR 15-17 A-F-A-E-HQQE
