CR 20-6 A-F-A-E-HQQE

Заказать

Данные каталога CR 20-6 A-F-A-E-HQQE

Наименование продукцииCR 20-6 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96500512
EAN номер5700396203300

Описание CR 20-6 A-F-A-E-HQQE

CR 20-6 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 20-6 A-F-A-E-HQQE

Частота вращения2919 об/м
Номинальная подача21 м3
Номинальный напор70.4 м
Макс. гидростатический напор88.4 м
Рабочие колеса06
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени06
Исполнение насосаA
МодельA

Изображение CR 20-6 A-F-A-E-HQQE

Изображение насосов CR 20-6 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

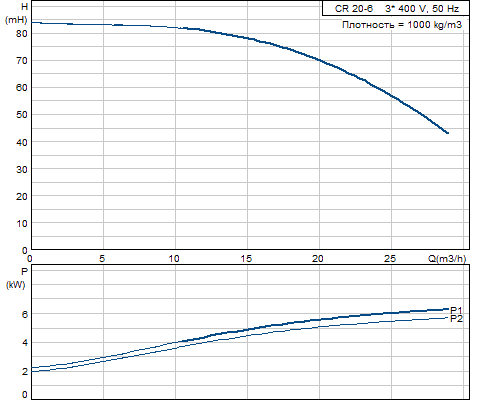

Кривая характеристики CR 20-6 A-F-A-E-HQQE

Кривая характеристики насосов CR 20-6 A-F-A-E-HQQE

Жидкость CR 20-6 A-F-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CR 20-6 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 20-6 A-F-A-E-HQQE

Тип электродвигателя132SB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P27.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток14,8-13,6/8,50-8,10 A
Пусковой ток780-910 %
Cos фи - характеристика мощности0,89-0,88
Номинальная скорость2920-2930 об/м
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17522

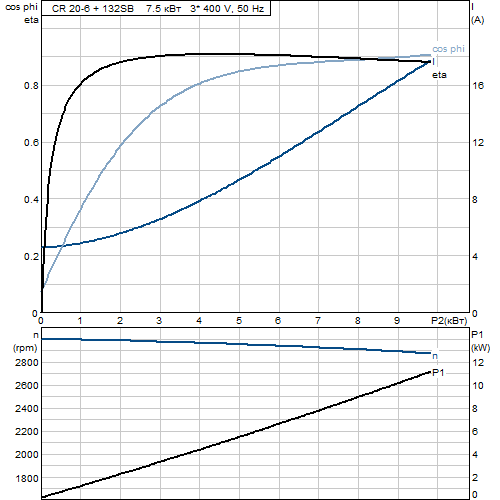

Характеристика двигателя CR 20-6 A-F-A-E-HQQE

Характеристика двигателя насосов CR 20-6 A-F-A-E-HQQE

Монтаж CR 20-6 A-F-A-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 16
Размер фланца электродвигателяFF265

Другое CR 20-6 A-F-A-E-HQQE

Нетто вес103 кг
Полный вес125 кг
Объем упаковки0.43 м3

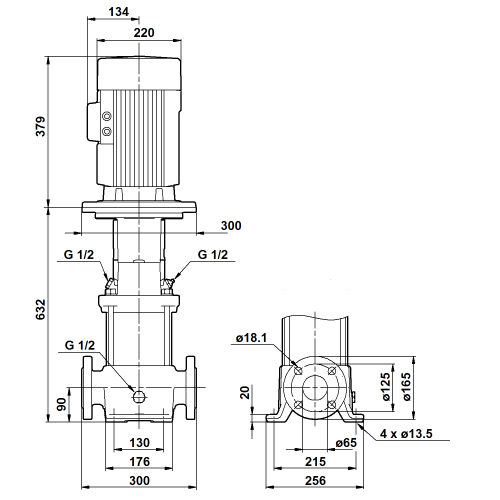

Габаритный чертеж CR 20-6 A-F-A-E-HQQE

Габаритный чертеж насосов CR 20-6 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 20-6 A-F-A-E-HQQE

Схема подключений насосов CR 20-6 A-F-A-E-HQQE
