CR 20-6 A-F-A-V-HQQV

Заказать

Данные каталога CR 20-6 A-F-A-V-HQQV

Наименование продукцииCR 20-6 A-F-A-V-HQQV A-F-A-V HQQV
Производственный номер96500595
EAN номер5700396204963

Описание CR 20-6 A-F-A-V-HQQV

CR 20-6 A-F-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 20-6 A-F-A-V-HQQV

Частота вращения2919 об/м
Номинальная подача21 м3
Номинальный напор70.4 м
Макс. гидростатический напор88.4 м
Рабочие колеса06
Уплотнение валаHQQV
Данные на паспортной табличкеCE
Ступени06
Исполнение насосаA
МодельA

Изображение CR 20-6 A-F-A-V-HQQV

Изображение насосов CR 20-6 A-F-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

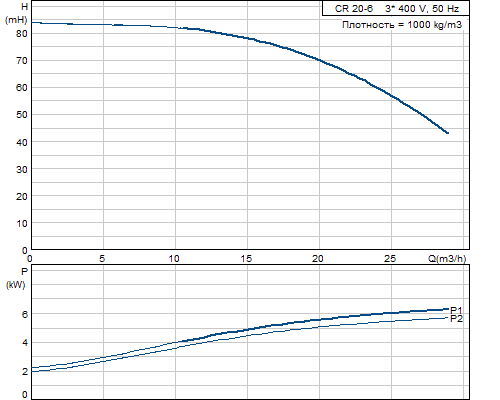

Кривая характеристики CR 20-6 A-F-A-V-HQQV

Кривая характеристики насосов CR 20-6 A-F-A-V-HQQV

Жидкость CR 20-6 A-F-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 20-6 A-F-A-V-HQQV

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 20-6 A-F-A-V-HQQV

Тип электродвигателя132SB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P27.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток14,8-13,6/8,50-8,10 A
Пусковой ток780-910 %
Cos фи - характеристика мощности0,89-0,88
Номинальная скорость2920-2930 об/м
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17522

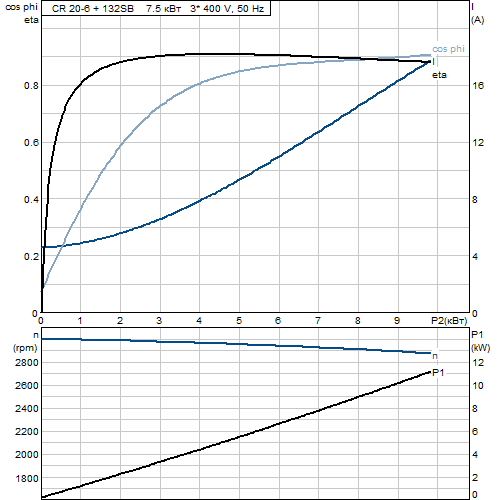

Характеристика двигателя CR 20-6 A-F-A-V-HQQV

Характеристика двигателя насосов CR 20-6 A-F-A-V-HQQV

Монтаж CR 20-6 A-F-A-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 90 °C
16 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 16
Размер фланца электродвигателяFF265

Другое CR 20-6 A-F-A-V-HQQV

Нетто вес103 кг
Полный вес125 кг
Объем упаковки0.43 м3

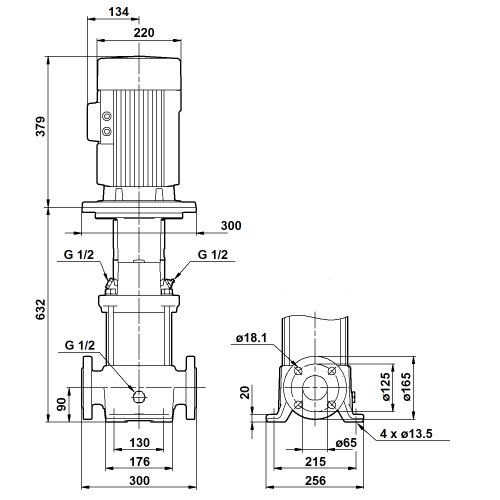

Габаритный чертеж CR 20-6 A-F-A-V-HQQV

Габаритный чертеж насосов CR 20-6 A-F-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 20-6 A-F-A-V-HQQV

Схема подключений насосов CR 20-6 A-F-A-V-HQQV
