CR 3-4 A-FGJ-A-E-HQQE

Заказать

Данные каталога CR 3-4 A-FGJ-A-E-HQQE

Наименование продукцииCR 3-4 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE
Производственный номер96516651
EAN номер5700396747255
Наименование продукцииCR 3-4 A-FGJ-A-E-HQQE

Описание CR 3-4 A-FGJ-A-E-HQQE

CR 3-4 A-FGJ-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-ANSI-JIS. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением.

Основные данные CR 3-4 A-FGJ-A-E-HQQE

Частота вращения2873 об/м
Номинальная подача3 м3
Номинальный напор19.1 м
Рабочие колеса4
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени4
Исполнение насосаA
МодельA
Номинальная подача3 м3
Макс. гидростатический напор26.5 м
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Тип насосаCR 3

Изображение CR 3-4 A-FGJ-A-E-HQQE

Изображение насосов CR 3-4 A-FGJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

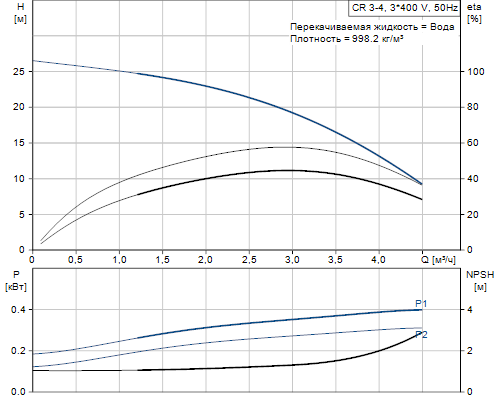

Кривая характеристики CR 3-4 A-FGJ-A-E-HQQE

Кривая характеристики насосов CR 3-4 A-FGJ-A-E-HQQE

Жидкость CR 3-4 A-FGJ-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CR 3-4 A-FGJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 3-4 A-FGJ-A-E-HQQE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.37 кВт
Энергия (Р2), необходимая для насоса0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,74/1,00 A
Пусковой ток490-530 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2850-2880 об/м
Эффективность электродвигателя при полной нагрузке78,5 %
Эффективность двигателя при 3/4 нагрузки79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки75,5-71,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805102
Класс энергоэфф-тиNA
Энергоэффективность78,5%

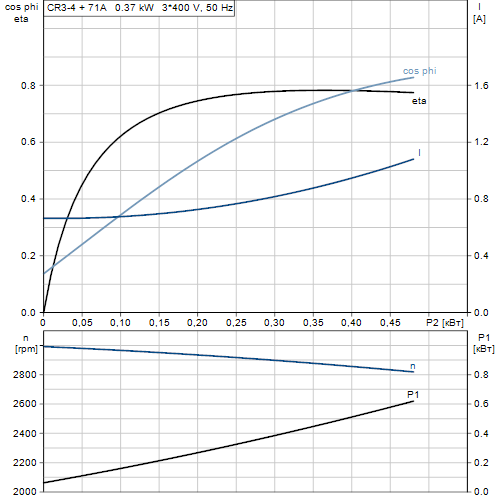

Характеристика двигателя CR 3-4 A-FGJ-A-E-HQQE

Характеристика двигателя насосов CR 3-4 A-FGJ-A-E-HQQE

Монтаж CR 3-4 A-FGJ-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 бар / -20 °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT85

Другое CR 3-4 A-FGJ-A-E-HQQE

Мин.показ.эффективн, MEI ≥0.7
Нетто вес23.3 кг
Полный вес26 кг
Объем упаковки0.05 м3

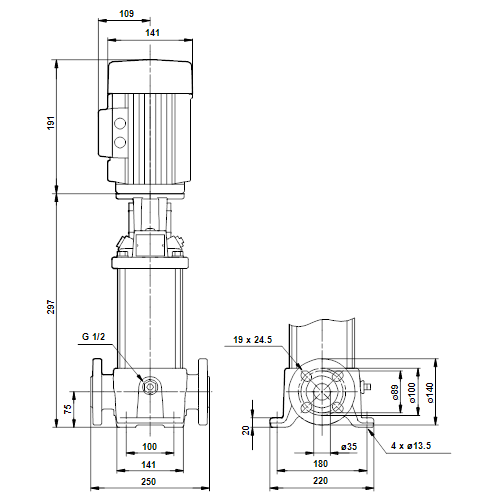

Габаритный чертеж CR 3-4 A-FGJ-A-E-HQQE

Габаритный чертеж насосов CR 3-4 A-FGJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 3-4 A-FGJ-A-E-HQQE

Схема подключений насосов CR 3-4 A-FGJ-A-E-HQQE
