CR 3-13 A-A-A-V-HQQV

Заказать

Данные каталога CR 3-13 A-A-A-V-HQQV

Наименование продукцииCR 3-13 A-A-A-V-HQQV A-A-A-V HQQV
Производственный номер96516617
EAN номер5700396746470

Описание CR 3-13 A-A-A-V-HQQV

CR 3-13 A-A-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев овальный.

3-фазный асинхронный электродвигатель.

Основные данные CR 3-13 A-A-A-V-HQQV

Частота вращения2853 об/м
Номинальная подача3 м3
Номинальный напор61.3 м
Рабочие колеса13
Уплотнение валаHQQV
Данные на паспортной табличкеCE
Ступени13
Исполнение насосаA
МодельA

Изображение CR 3-13 A-A-A-V-HQQV

Изображение насосов CR 3-13 A-A-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

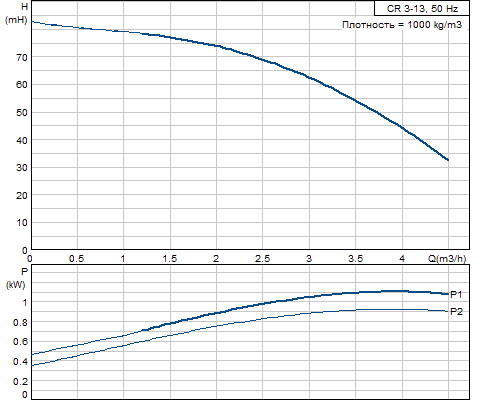

Кривая характеристики CR 3-13 A-A-A-V-HQQV

Кривая характеристики насосов CR 3-13 A-A-A-V-HQQV

Жидкость CR 3-13 A-A-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 3-13 A-A-A-V-HQQV

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 3-13 A-A-A-V-HQQV

Тип электродвигателя80B
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P21.1 кВт
Энергия (Р2), необходимая для насоса1.1 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток4,45/2,55 A
Пусковой ток640-700 %
Cos фи - характеристика мощности0,84-0,76
Номинальная скорость2820-2860 об/м
Эффективность электродвигателя при полной нагрузке82,8 %
Эффективность двигателя при 3/4 нагрузки84,5-82,5 %
Эффективность электродвигателя при 1/2 нагрузки84,5-81,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85D05105

Монтаж CR 3-13 A-A-A-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 90 °C
16 / -20 бар / °C
Стандартный фланецOVAL
Код соединенияA
Соединение трубRp 1
Размер фланца электродвигателяFT100

Другое CR 3-13 A-A-A-V-HQQV

Нетто вес26.9 кг
Полный вес29.7 кг
Объем упаковки0.08 м3

Габаритный чертеж CR 3-13 A-A-A-V-HQQV

Габаритный чертеж насосов CR 3-13 A-A-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 3-13 A-A-A-V-HQQV

Схема подключений насосов CR 3-13 A-A-A-V-HQQV
