CR 64-4-1 A-F-A-V-HQQV

/ Каталог / Насосы / Grundfos / Grundfos CR / Grundfos CR 64 / CR 64-4-1 A-F-A-V-HQQV

Заказать

Данные каталога CR 64-4-1 A-F-A-V-HQQV

Наименование продукцииCR 64-4-1 A-F-A-V-HQQV A-F-A-V HQQV
Производственный номер96123557
EAN номер5700396697673

Описание CR 64-4-1 A-F-A-V-HQQV

CR 64-4-1 A-F-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 64-4-1 A-F-A-V-HQQV

Частота вращения2947 об/м
Номинальная подача64 м3/ч
Номинальный напор83.9 м
Рабочие колеса4
Уменьш. рабочее колесо1
Уплотнение валаHQQV
Ступени4
Исполнение насосаA
МодельA

Изображение CR 64-4-1 A-F-A-V-HQQV

Изображение насосов CR 64-4-1 A-F-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

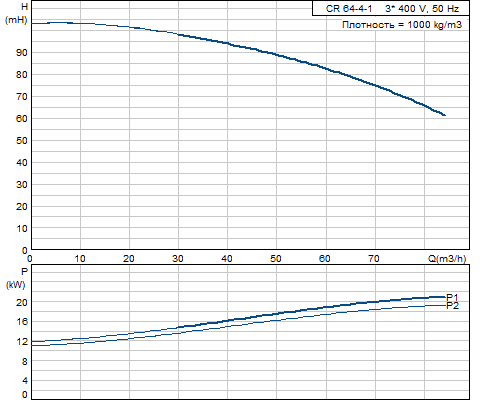

Кривая характеристики CR 64-4-1 A-F-A-V-HQQV

Кривая характеристики насосов CR 64-4-1 A-F-A-V-HQQV

Жидкость CR 64-4-1 A-F-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 64-4-1 A-F-A-V-HQQV

Корпус насосаЧугун
EN-JS1050
ASTM 80-55-06
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 64-4-1 A-F-A-V-HQQV

Тип электродвигателя180MB
IE Efficiency classIE2
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P222 кВт
Энергия (Р2), необходимая для насоса22 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток41,5-38,5/23,8-22,8 A
Пусковой ток750-890 %
Cos фи - характеристика мощности0,91-0,89
Номинальная скорость2930-2940 об/м
IE efficiencyIE2 91,3%
Эффективность электродвигателя при полной нагрузке91,3-91,3 %
Эффективность двигателя при 3/4 нагрузки93,0-93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17530

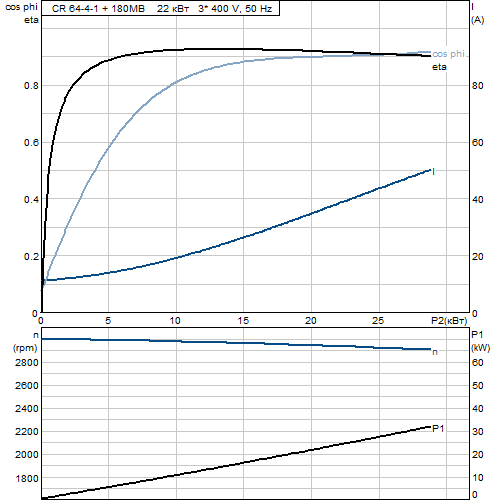

Характеристика двигателя CR 64-4-1 A-F-A-V-HQQV

Характеристика двигателя насосов CR 64-4-1 A-F-A-V-HQQV

Монтаж CR 64-4-1 A-F-A-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 90 °C
16 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Размер фланца электродвигателяFF300

Другое CR 64-4-1 A-F-A-V-HQQV

Нетто вес211 кг
Полный вес244 кг
Объем упаковки0.52 м3

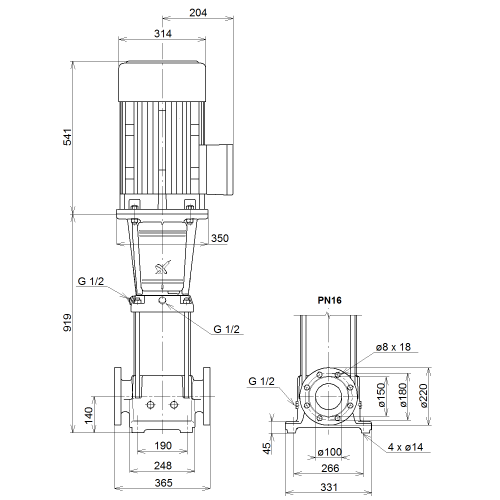

Габаритный чертеж CR 64-4-1 A-F-A-V-HQQV

Габаритный чертеж насосов CR 64-4-1 A-F-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 64-4-1 A-F-A-V-HQQV

Схема подключений насосов CR 64-4-1 A-F-A-V-HQQV
