CR 64-5-2 A-F-A-E-HQQE

Заказать

Данные каталога CR 64-5-2 A-F-A-E-HQQE

Наименование продукцииCR 64-5-2 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96123537
EAN номер5700396697475

Описание CR 64-5-2 A-F-A-E-HQQE

CR 64-5-2 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

3-фазный асинхронный электродвигатель.

Основные данные CR 64-5-2 A-F-A-E-HQQE

Частота вращения2951 об/м
Номинальная подача64 м3
Номинальный напор101 м
Рабочие колеса5
Уменьш. рабочее колесо2
Уплотнение валаHQQE
Ступени5
Исполнение насосаA
МодельA

Изображение CR 64-5-2 A-F-A-E-HQQE

Изображение насосов CR 64-5-2 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

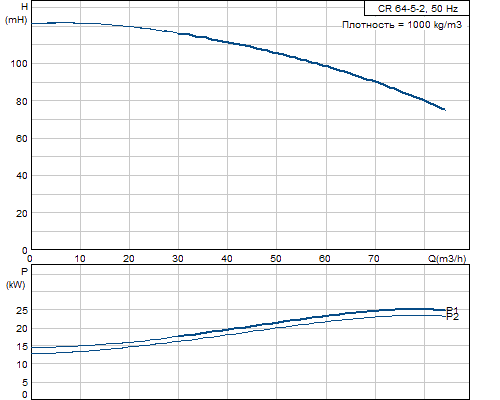

Кривая характеристики CR 64-5-2 A-F-A-E-HQQE

Кривая характеристики насосов CR 64-5-2 A-F-A-E-HQQE

Жидкость CR 64-5-2 A-F-A-E-HQQE

Диапазон температур жидкости-30 .. 120 °C

Материалы CR 64-5-2 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JS1050
ASTM 80-55-06
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 64-5-2 A-F-A-E-HQQE

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P230 кВт
Энергия (Р2), необходимая для насоса30 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток55,0-51,0/31,5-30,0 A
Пусковой ток700 %
Cos фи - характеристика мощности0,88
Номинальная скорость2960 об/м
Эффективность электродвигателя при полной нагрузке93,5-93,7 %
Эффективность двигателя при 3/4 нагрузки93,5 %
Эффективность электродвигателя при 1/2 нагрузки92,0 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15332

Монтаж CR 64-5-2 A-F-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -30 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Размер фланца электродвигателяFF350

Другое CR 64-5-2 A-F-A-E-HQQE

Нетто вес318 кг
Полный вес369 кг
Объем упаковки0.67 м3

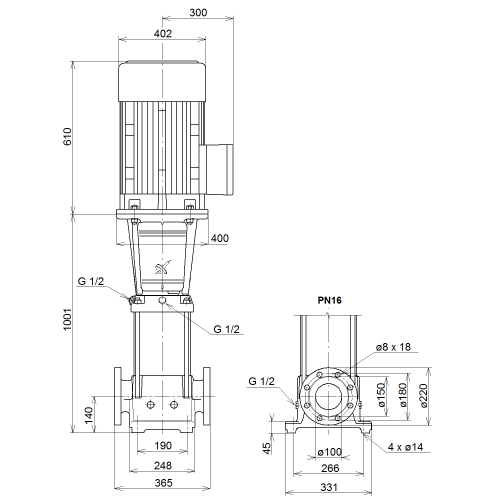

Габаритный чертеж CR 64-5-2 A-F-A-E-HQQE

Габаритный чертеж насосов CR 64-5-2 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 64-5-2 A-F-A-E-HQQE

Схема подключений насосов CR 64-5-2 A-F-A-E-HQQE
