CRE 1-11 AN-FGJ-A-E-HQQE

Заказать

Данные каталога CRE 1-11 AN-FGJ-A-E-HQQE

Наименование продукцииCRE 1-11 AN-FGJ-A-E-HQQE AN-FGJ-A-E HQQE
Производственный номер96518187
EAN номер5700396778082

Описание CRE 1-11 AN-FGJ-A-E-HQQE

CRE 1-11 AN-FGJ-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием, типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Уплотнение вала в соответствии с DIN 24960. -Крутящий момент передается через разрезную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос поставляется с датчиком давления, который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-10 В, 0(4)-20 мА,

Основные данные CRE 1-11 AN-FGJ-A-E-HQQE

Частота вращения2750 об/м
Номинальная подача1.8 м3
Номинальный напор47.9 м
Рабочие колеса11
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени11
Исполнение насосаAN
МодельA

Изображение CRE 1-11 AN-FGJ-A-E-HQQE

Изображение насосов CRE 1-11 AN-FGJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

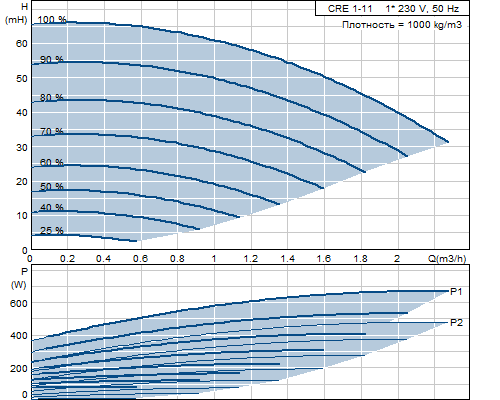

Кривая характеристики CRE 1-11 AN-FGJ-A-E-HQQE

Кривая характеристики насосов CRE 1-11 AN-FGJ-A-E-HQQE

Жидкость CRE 1-11 AN-FGJ-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRE 1-11 AN-FGJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 1-11 AN-FGJ-A-E-HQQE

Тип электродвигателя71B
Количество полюсов2
Номинальная мощность - P20.55 кВт
Энергия (Р2), необходимая для насоса0.55 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток4,30-3,60 A
Cos фи - характеристика мощности0,96
Номинальная скорость360-2840 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85755103

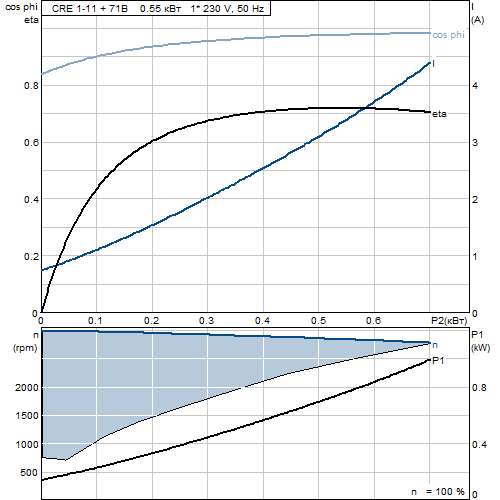

Характеристика двигателя CRE 1-11 AN-FGJ-A-E-HQQE

Характеристика двигателя насосов CRE 1-11 AN-FGJ-A-E-HQQE

Монтаж CRE 1-11 AN-FGJ-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT85

Устр-ва управл-ия CRE 1-11 AN-FGJ-A-E-HQQE

Датчик давленияY

Другое CRE 1-11 AN-FGJ-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес29.5 кг
Полный вес31.9 кг
Объем упаковки0.05 м3
№ структурного файла96059476

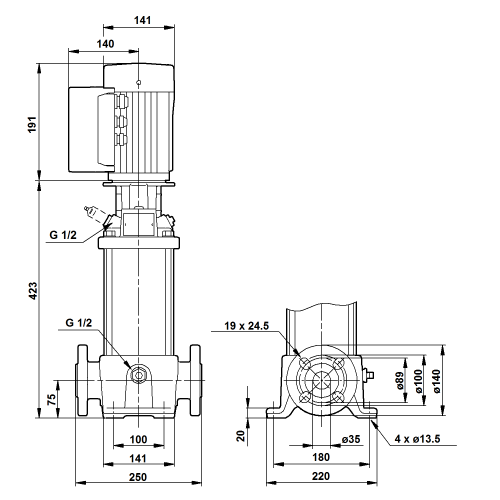

Габаритный чертеж CRE 1-11 AN-FGJ-A-E-HQQE

Габаритный чертеж насосов CRE 1-11 AN-FGJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 1-11 AN-FGJ-A-E-HQQE

Схема подключений насосов CRE 1-11 AN-FGJ-A-E-HQQE
