CRE 1-27 A-FGJ-A-E-HQQE

Заказать

Данные каталога CRE 1-27 A-FGJ-A-E-HQQE

Наименование продукцииCRE 1-27 A-FGJ-A-E-HQQE
Производственный номер96553824
EAN номер5700398892458

Описание CRE 1-27 A-FGJ-A-E-HQQE

CRE 1-27 A-FGJ-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-ANSI-JIS. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

Основные данные CRE 1-27 A-FGJ-A-E-HQQE

Частота вращения3514 об/м
Номинальная подача2.2 м3
Номинальный напор188 м
Рабочие колеса27
Уплотнение валаHQQE
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени27
Исполнение насосаA
МодельA

Изображение CRE 1-27 A-FGJ-A-E-HQQE

Изображение насосов CRE 1-27 A-FGJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

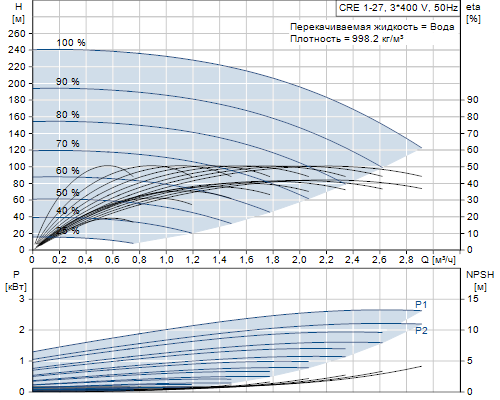

Кривая характеристики CRE 1-27 A-FGJ-A-E-HQQE

Кривая характеристики насосов CRE 1-27 A-FGJ-A-E-HQQE

Жидкость CRE 1-27 A-FGJ-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRE 1-27 A-FGJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 1-27 A-FGJ-A-E-HQQE

Тип электродвигателя100LC
Количество полюсов2
Номинальная мощность - P23 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток6,20-5,00 A
Cos фи - характеристика мощности0,94-0,92
Номинальная скорость360-3490 об/м
ЭнергоэффективностьIE3 87,1%
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяB
Номер электродвигателя85900904

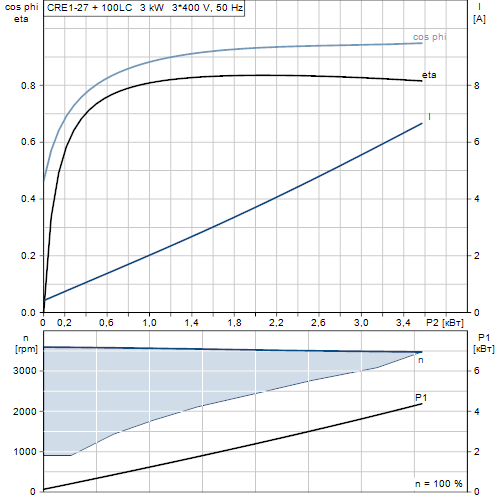

Характеристика двигателя CRE 1-27 A-FGJ-A-E-HQQE

Характеристика двигателя насосов CRE 1-27 A-FGJ-A-E-HQQE

Монтаж CRE 1-27 A-FGJ-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 бар / -20 °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT130

Другое CRE 1-27 A-FGJ-A-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
Нетто вес59 кг
Полный вес66.1 кг
№ структурного файла97845088

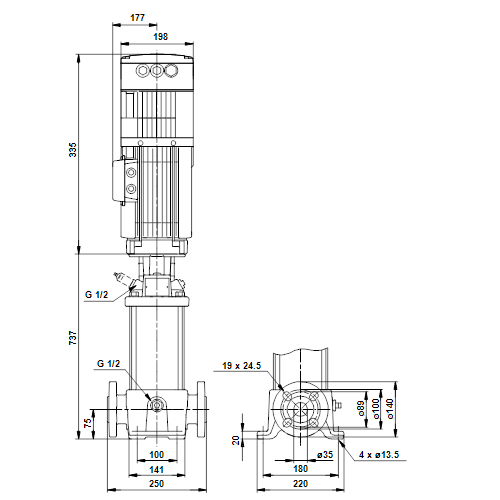

Габаритный чертеж CRE 1-27 A-FGJ-A-E-HQQE

Габаритный чертеж насосов CRE 1-27 A-FGJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 1-27 A-FGJ-A-E-HQQE

Схема подключений насосов CRE 1-27 A-FGJ-A-E-HQQE
