CRE 10-6 A-FJ-A-E-HQQE

Заказать

Данные каталога CRE 10-6 A-FJ-A-E-HQQE

Наименование продукцииCRE 10-6 A-FJ-A-E-HQQE A-FJ-A-E HQQE
Производственный номер96512567
EAN номер5700396614052

Описание CRE 10-6 A-FJ-A-E-HQQE

CRE 10-6 A-FJ-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос может управляться по датчику расхода, разности давлений или температуры.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 10-6 A-FJ-A-E-HQQE

Частота вращения2899 об/м
Номинальная подача10 м3
Номинальный напор48.3 м
Рабочие колеса06
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени06
Исполнение насосаA
МодельA

Изображение CRE 10-6 A-FJ-A-E-HQQE

Изображение насосов CRE 10-6 A-FJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

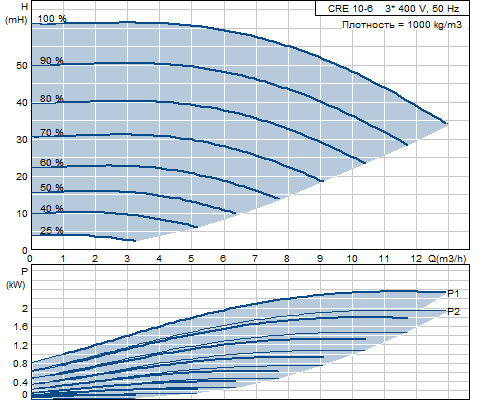

Кривая характеристики CRE 10-6 A-FJ-A-E-HQQE

Кривая характеристики насосов CRE 10-6 A-FJ-A-E-HQQE

Жидкость CRE 10-6 A-FJ-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRE 10-6 A-FJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 10-6 A-FJ-A-E-HQQE

Тип электродвигателя90LC
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P22.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток4,60-3,80 A
Cos фи - характеристика мощности0,92-0,90
Номинальная скорость360-3510 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85755808

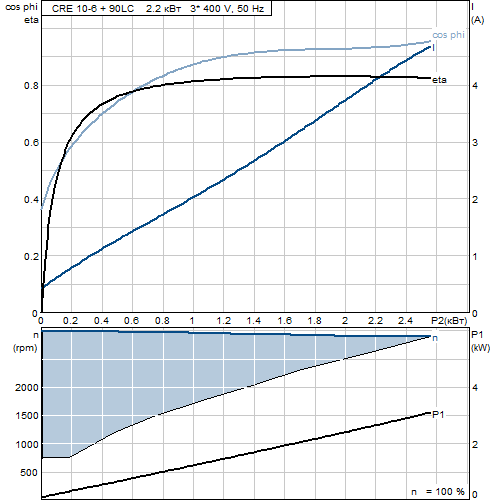

Характеристика двигателя CRE 10-6 A-FJ-A-E-HQQE

Характеристика двигателя насосов CRE 10-6 A-FJ-A-E-HQQE

Монтаж CRE 10-6 A-FJ-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFJ
Соединение трубDN 40
Допустимое давлениеPN 16
Размер фланца электродвигателяFT115

Другое CRE 10-6 A-FJ-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес60 кг
Полный вес67 кг
№ структурного файла96115805

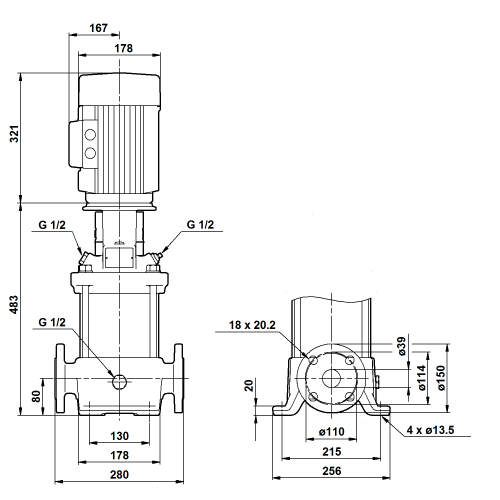

Габаритный чертеж CRE 10-6 A-FJ-A-E-HQQE

Габаритный чертеж насосов CRE 10-6 A-FJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 10-6 A-FJ-A-E-HQQE

Схема подключений насосов CRE 10-6 A-FJ-A-E-HQQE
