CRE 120-1 AN-F-A-E-HQQE
Данные каталога CRE 120-1 AN-F-A-E-HQQE
| Наименование продукции | CRE 120-1 AN-F-A-E-HQQE |
| Производственный номер | 96856377 |
| EAN номер | 5700312009016 |
Описание CRE 120-1 AN-F-A-E-HQQE
CRE 120-1 AN-F-A-E-HQQE Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью фланцев DIN. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. |
Основные данные CRE 120-1 AN-F-A-E-HQQE
| Частота вращения | 3540 об/м |
| Номинальная подача | 144 м3/ч |
| Номинальный напор | 27.9 м |
| Рабочие колеса | 1 |
| Уплотнение вала | HQQE |
| Данные на фирменной табличке | CE,TR |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Ступени | 1 |
| Исполнение насоса | AN |
Изображение CRE 120-1 AN-F-A-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

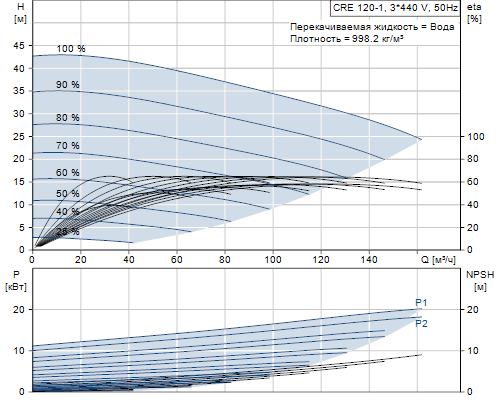

Кривая характеристики CRE 120-1 AN-F-A-E-HQQE
Жидкость CRE 120-1 AN-F-A-E-HQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -30 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы CRE 120-1 AN-F-A-E-HQQE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Код резины | E |
Данные электрооборудования CRE 120-1 AN-F-A-E-HQQE
| Тип электродвигателя | 160LB |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 18.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 37,0-31,0 A |
| Cos фи - характеристика мощности | 0,91-0,88 |
| Номинальная скорость | 480-3540 об/м |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Номер электродвигателя | 85901026 |
Характеристика двигателя CRE 120-1 AN-F-A-E-HQQE
Монтаж CRE 120-1 AN-F-A-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 30 бар / 120 °C |
| 30 бар / -30 °C | |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 125 |
| Допустимое давление | PN 25-40 |
| Размер фланца электродвигателя | FF300 |
Другое CRE 120-1 AN-F-A-E-HQQE
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.7 |
| Нетто вес | 248 кг |
| Полный вес | 309 кг |
| № структурного файла | 95139642 |

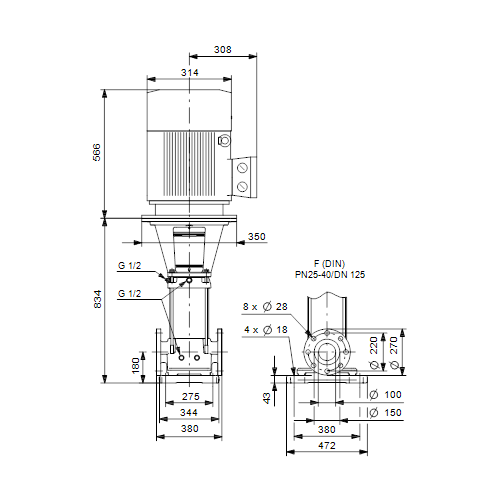

Габаритный чертеж CRE 120-1 AN-F-A-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRE 120-1 AN-F-A-E-HQQE
