CRE 15-5 AN-A-A-E-HQQE

Заказать

Данные каталога CRE 15-5 AN-A-A-E-HQQE

Наименование продукцииCRE 15-5 AN-A-A-E-HQQE
Производственный номер96514568
EAN номер5700396708775

Описание CRE 15-5 AN-A-A-E-HQQE

CRE 15-5 AN-A-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью овальных фланцев с внутренней резьбой Rp. Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

Основные данные CRE 15-5 AN-A-A-E-HQQE

Частота вращения3525 об/м
Номинальная подача20.5 м3
Номинальный напор81.1 м
Рабочие колеса05
Уплотнение валаHQQE
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени5
Исполнение насосаAN
МодельA

Изображение CRE 15-5 AN-A-A-E-HQQE

Изображение насосов CRE 15-5 AN-A-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

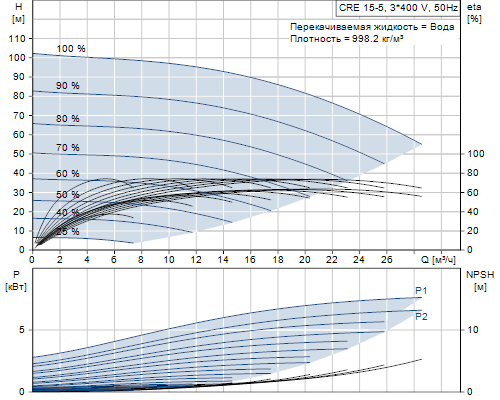

Кривая характеристики CRE 15-5 AN-A-A-E-HQQE

Кривая характеристики насосов CRE 15-5 AN-A-A-E-HQQE

Жидкость CRE 15-5 AN-A-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRE 15-5 AN-A-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 15-5 AN-A-A-E-HQQE

Тип электродвигателя132SB
Количество полюсов2
Номинальная мощность - P27.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток14,8-11,6 A
Cos фи - характеристика мощности0,94-0,95
Номинальная скорость480-3500 об/м
ЭнергоэффективностьIE3 90,1%
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85901308

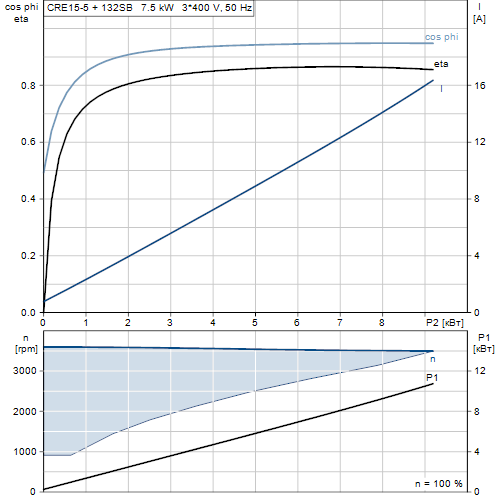

Характеристика двигателя CRE 15-5 AN-A-A-E-HQQE

Характеристика двигателя насосов CRE 15-5 AN-A-A-E-HQQE

Монтаж CRE 15-5 AN-A-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре10 бар / 120 °C
10 бар / -20 °C
Стандартный фланецовальный
Код соединенияA
Соединение трубRp 2
Размер фланца электродвигателяFF265

Устр-ва управл-ия CRE 15-5 AN-A-A-E-HQQE

Датчик давленияY

Другое CRE 15-5 AN-A-A-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
Нетто вес99 кг
Полный вес127 кг
№ структурного файла97845290

Габаритный чертеж CRE 15-5 AN-A-A-E-HQQE

Габаритный чертеж насосов CRE 15-5 AN-A-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

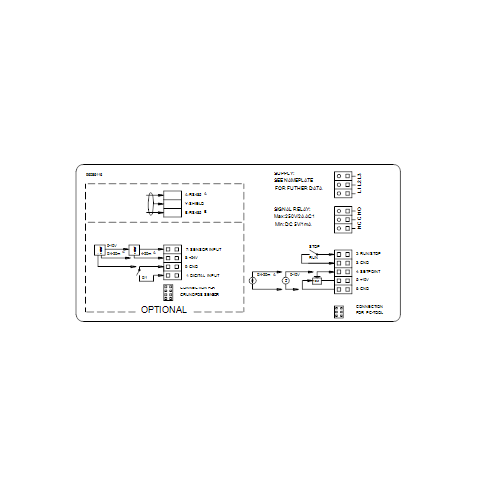

Схема подключений CRE 15-5 AN-A-A-E-HQQE

Схема подключений насосов CRE 15-5 AN-A-A-E-HQQE
