CRE 20-7 AN-A-A-E-HQQE

Заказать

Данные каталога CRE 20-7 AN-A-A-E-HQQE

Наименование продукцииCRE 20-7 AN-A-A-E-HQQE AN-A-A-E HQQE
Производственный номер96512942
EAN номер5700396621470

Описание CRE 20-7 AN-A-A-E-HQQE

CRE 20-7 AN-A-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Монтажная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разрезную муфту. -Подсоединение к трубопроводу с помощью фланцев овальный.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку.Встроенная защита от перегрузки и перегрева электродвигателя и электроники.Дополнительная защита не требуется.

Насос поставляется с датчиком давления,который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления.

Панель управления позволяет устанавливать заданные параметры при работе в режиме МИН или МАКС или ОСТАНОВ. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".

Контакты клеммной коробки: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание установленного значения посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 20-7 AN-A-A-E-HQQE

Частота вращения2919 об/м
Номинальная подача21 м3
Номинальный напор81.7 м
Рабочие колеса07
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени07
Исполнение насосаAN
МодельA

Изображение CRE 20-7 AN-A-A-E-HQQE

Изображение насосов CRE 20-7 AN-A-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

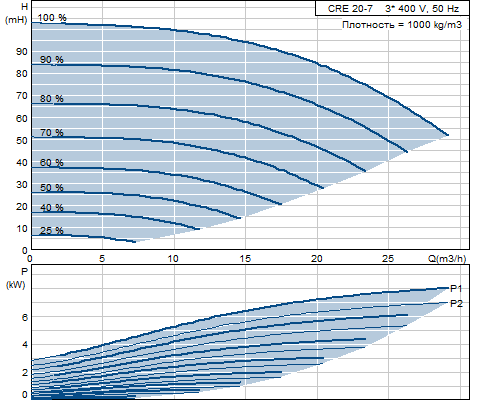

Кривая характеристики CRE 20-7 AN-A-A-E-HQQE

Кривая характеристики насосов CRE 20-7 AN-A-A-E-HQQE

Жидкость CRE 20-7 AN-A-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRE 20-7 AN-A-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 20-7 AN-A-A-E-HQQE

Тип электродвигателя132SB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P27.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток14,8-11,6 A
Cos фи - характеристика мощности0,94-0,95
Номинальная скорость480-3500 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85757522

Характеристика двигателя CRE 20-7 AN-A-A-E-HQQE

Характеристика двигателя насосов CRE 20-7 AN-A-A-E-HQQE

Монтаж CRE 20-7 AN-A-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре10 бар / 120 °C
10 / -20 бар / °C
Стандартный фланецOVAL
Код соединенияA
Соединение трубRp 2
Размер фланца электродвигателяFF265

Устр-ва управл-ия CRE 20-7 AN-A-A-E-HQQE

Датчик давленияY

Другое CRE 20-7 AN-A-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес102 кг
Полный вес130 кг
№ структурного файла95139500

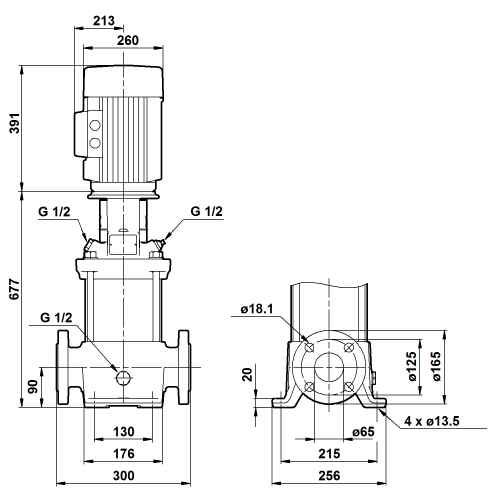

Габаритный чертеж CRE 20-7 AN-A-A-E-HQQE

Габаритный чертеж насосов CRE 20-7 AN-A-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 20-7 AN-A-A-E-HQQE

Схема подключений насосов CRE 20-7 AN-A-A-E-HQQE
