CRE 3-19 A-FGJ-A-E-HQQE

Заказать

Данные каталога CRE 3-19 A-FGJ-A-E-HQQE

Наименование продукцииCRE 3-19 A-FGJ-A-E-HQQE A-FGJ-A-E HQQE
Производственный номер96518335
EAN номер5700396780856

Описание CRE 3-19 A-FGJ-A-E-HQQE

CRE 3-19 A-FGJ-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос может управляться по датчику расхода, разности давлений или температуры.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 3-19 A-FGJ-A-E-HQQE

Частота вращения2896 об/м
Номинальная подача3 м3
Номинальный напор92.5 м
Рабочие колеса19
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени19
Исполнение насосаA
МодельA

Изображение CRE 3-19 A-FGJ-A-E-HQQE

Изображение насосов CRE 3-19 A-FGJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

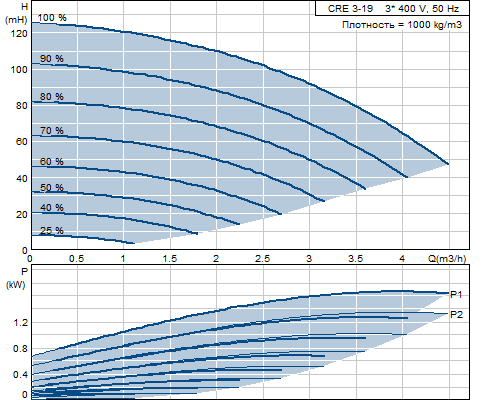

Кривая характеристики CRE 3-19 A-FGJ-A-E-HQQE

Кривая характеристики насосов CRE 3-19 A-FGJ-A-E-HQQE

Жидкость CRE 3-19 A-FGJ-A-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRE 3-19 A-FGJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 3-19 A-FGJ-A-E-HQQE

Тип электродвигателя90SB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P21.5 кВт
Энергия (Р2), необходимая для насоса1.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток3,30-2,70 A
Cos фи - характеристика мощности0,91-0,87
Номинальная скорость360-3510 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85755806

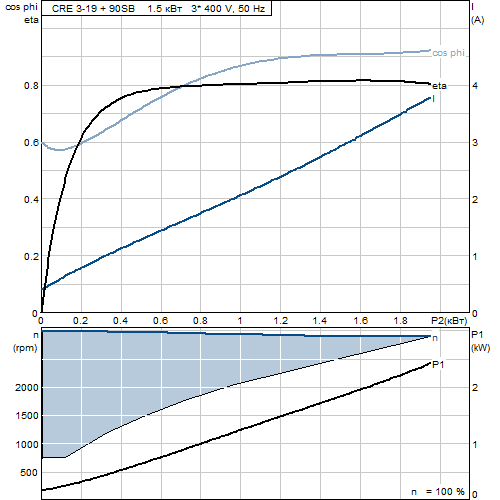

Характеристика двигателя CRE 3-19 A-FGJ-A-E-HQQE

Характеристика двигателя насосов CRE 3-19 A-FGJ-A-E-HQQE

Монтаж CRE 3-19 A-FGJ-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT115

Другое CRE 3-19 A-FGJ-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес47.9 кг
Полный вес53.6 кг
Объем упаковки0.11 м3
№ структурного файла96115804

Габаритный чертеж CRE 3-19 A-FGJ-A-E-HQQE

Габаритный чертеж насосов CRE 3-19 A-FGJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 3-19 A-FGJ-A-E-HQQE

Схема подключений насосов CRE 3-19 A-FGJ-A-E-HQQE
