CRE 5-5 AN-FGJ-A-E-HQQE

Заказать

Данные каталога CRE 5-5 AN-FGJ-A-E-HQQE

Наименование продукцииCRE 5-5 AN-FGJ-A-E-HQQE
Производственный номер98390045
EAN номер5711494189564

Описание CRE 5-5 AN-FGJ-A-E-HQQE

CRE 5-5 AN-FGJ-A-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть насоса и основание из чугуна - все остальные контактирующие с перекачиваемым продуктом детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-ANSI-JIS. Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.

Основные данные CRE 5-5 AN-FGJ-A-E-HQQE

Частота вращения3501 об/м
Номинальная подача6.9 м3
Номинальный напор36.5 м
Рабочие колеса5
Уплотнение валаHQQE
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени5
Исполнение насосаAN
МодельA

Изображение CRE 5-5 AN-FGJ-A-E-HQQE

Изображение насосов CRE 5-5 AN-FGJ-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

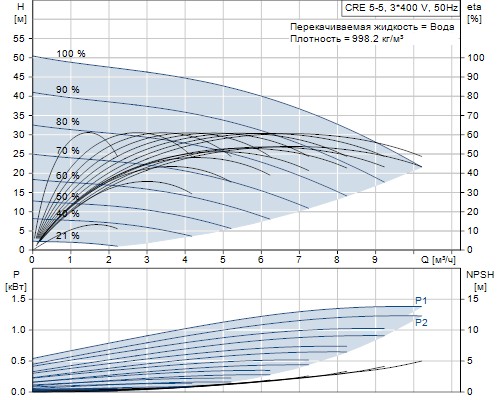

Кривая характеристики CRE 5-5 AN-FGJ-A-E-HQQE

Кривая характеристики насосов CRE 5-5 AN-FGJ-A-E-HQQE

Жидкость CRE 5-5 AN-FGJ-A-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRE 5-5 AN-FGJ-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 5-5 AN-FGJ-A-E-HQQE

Тип электродвигателя90SC
Номинальная мощность - P21.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-500 V
Номинальный ток2,90-2,40 A
Cos фи - характеристика мощности0,92-0,84
Номинальная скорость360-4000 об/м
Энергоэффективность88,0%
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяДа
Номер электродвигателя98190189

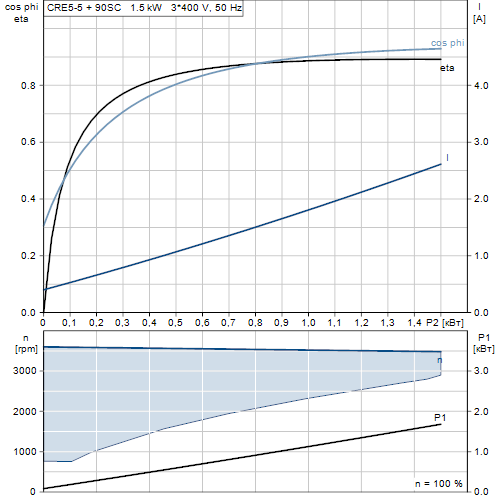

Характеристика двигателя CRE 5-5 AN-FGJ-A-E-HQQE

Характеристика двигателя насосов CRE 5-5 AN-FGJ-A-E-HQQE

Монтаж CRE 5-5 AN-FGJ-A-E-HQQE

Максимальная температура окружающей среды50 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 бар / -20 °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT115

Устр-ва управл-ия CRE 5-5 AN-FGJ-A-E-HQQE

Панель управленияHMI200 - Стандарт
Функциональный модульFM300 - Advanced (Расширенный)

Другое CRE 5-5 AN-FGJ-A-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.57
№ структурного файла98499067

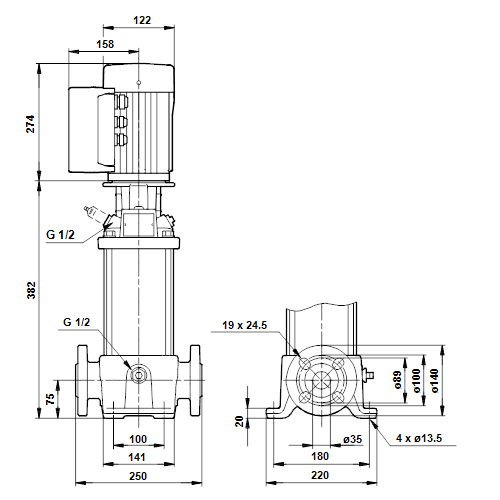

Габаритный чертеж CRE 5-5 AN-FGJ-A-E-HQQE

Габаритный чертеж насосов CRE 5-5 AN-FGJ-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

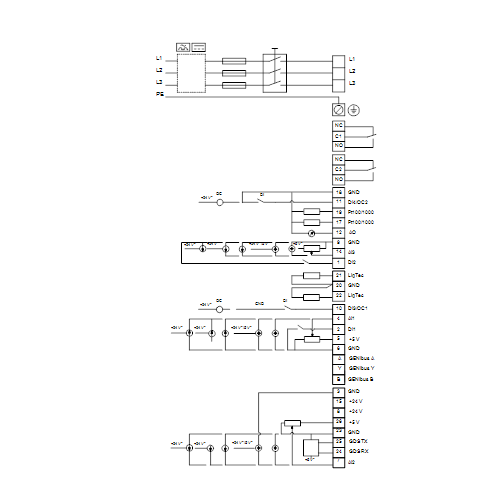

Схема подключений CRE 5-5 AN-FGJ-A-E-HQQE

Схема подключений насосов CRE 5-5 AN-FGJ-A-E-HQQE
