Данные каталога CRE 90-2-2 A-F-A-E-HQQE

Наименование продукцииCRE 90-2-2 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96124352
EAN номер5700396706665

Описание CRE 90-2-2 A-F-A-E-HQQE

CRE 90-2-2 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос может управляться по датчику расхода, разности давлений или температуры.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 90-2-2 A-F-A-E-HQQE

Частота вращения2924 об/м
Номинальная подача90 м3
Номинальный напор30.3 м
Рабочие колеса2
Уменьш. рабочее колесо2
Уплотнение валаHQQE
Ступени2
Исполнение насосаA
МодельA

Изображение CRE 90-2-2 A-F-A-E-HQQE

Изображение насосов CRE 90-2-2 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

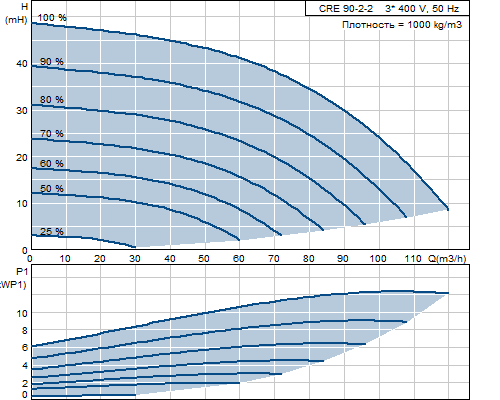

Кривая характеристики CRE 90-2-2 A-F-A-E-HQQE

Кривая характеристики насосов CRE 90-2-2 A-F-A-E-HQQE

Жидкость CRE 90-2-2 A-F-A-E-HQQE

Диапазон температур жидкости-30 .. 120 °C

Материалы CRE 90-2-2 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 90-2-2 A-F-A-E-HQQE

Тип электродвигателя160MB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P211 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток22,5-18,8 A
Cos фи - характеристика мощности0,90-0,90
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Номер электродвигателя85757524

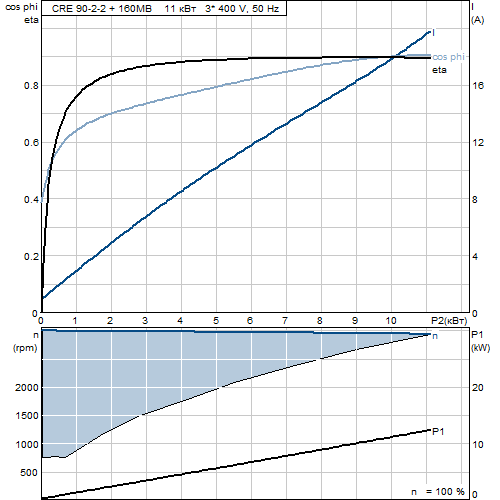

Характеристика двигателя CRE 90-2-2 A-F-A-E-HQQE

Характеристика двигателя насосов CRE 90-2-2 A-F-A-E-HQQE

Монтаж CRE 90-2-2 A-F-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -30 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Размер фланца электродвигателяFF300

Другое CRE 90-2-2 A-F-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес198 кг
Полный вес248 кг
№ структурного файла95139502

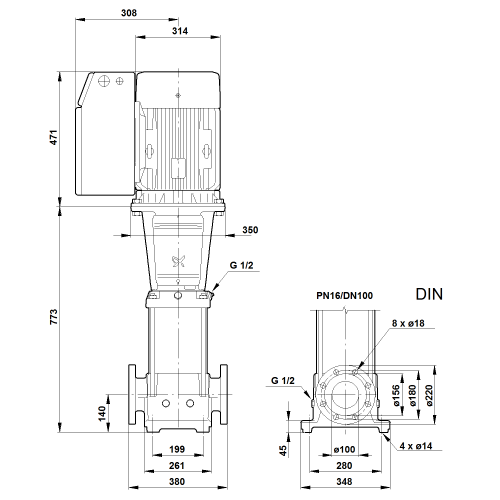

Габаритный чертеж CRE 90-2-2 A-F-A-E-HQQE

Габаритный чертеж насосов CRE 90-2-2 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 90-2-2 A-F-A-E-HQQE

Схема подключений насосов CRE 90-2-2 A-F-A-E-HQQE
