CRN 1-13 A-FGJ-G-V-HQQV

Заказать

Данные каталога CRN 1-13 A-FGJ-G-V-HQQV

Наименование продукцииCRN 1-13 A-FGJ-G-V-HQQV A-FGJ-G-V HQQV
Производственный номер96516431
EAN номер5700396743097

Описание CRN 1-13 A-FGJ-G-V-HQQV

CRN 1-13 A-FGJ-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

3-фазный асинхронный электродвигатель.

Основные данные CRN 1-13 A-FGJ-G-V-HQQV

Частота вращения2864 об/м
Номинальная подача1.8 м3
Номинальный напор61.3 м
Рабочие колеса13
Уплотнение валаHQQV
Данные на паспортной табличкеCE
Ступени13
Исполнение насосаA
МодельA

Изображение CRN 1-13 A-FGJ-G-V-HQQV

Изображение насосов CRN 1-13 A-FGJ-G-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

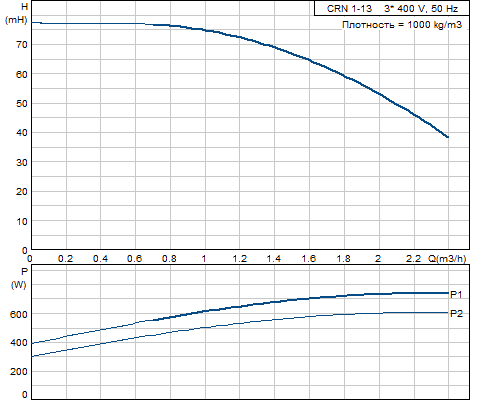

Кривая характеристики CRN 1-13 A-FGJ-G-V-HQQV

Кривая характеристики насосов CRN 1-13 A-FGJ-G-V-HQQV

Жидкость CRN 1-13 A-FGJ-G-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CRN 1-13 A-FGJ-G-V-HQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныV

Данные электрооборудования CRN 1-13 A-FGJ-G-V-HQQV

Тип электродвигателя80A
Класс энергоэффективностиHigh Efficiency
Количество полюсов2
Номинальная мощность - P20.75 кВт
Энергия (Р2), необходимая для насоса0.75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток3,30/1,90 A
Пусковой ток580-620 %
Cos фи - характеристика мощности0,81-0,71
Номинальная скорость2840-2870 об/м
Эффективность электродвигателя при полной нагрузке81,0 %
Эффективность двигателя при 3/4 нагрузки83,5-81,5 %
Эффективность электродвигателя при 1/2 нагрузки82-78,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805104

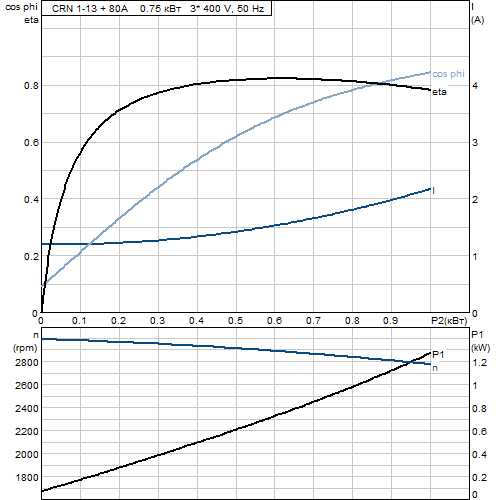

Характеристика двигателя CRN 1-13 A-FGJ-G-V-HQQV

Характеристика двигателя насосов CRN 1-13 A-FGJ-G-V-HQQV

Монтаж CRN 1-13 A-FGJ-G-V-HQQV

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 90 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 16 / PN 25
Размер фланца электродвигателяFT100

Другое CRN 1-13 A-FGJ-G-V-HQQV

Нетто вес27.6 кг
Полный вес30.4 кг
Объем упаковки0.08 м3

Габаритный чертеж CRN 1-13 A-FGJ-G-V-HQQV

Габаритный чертеж насосов CRN 1-13 A-FGJ-G-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 1-13 A-FGJ-G-V-HQQV

Схема подключений насосов CRN 1-13 A-FGJ-G-V-HQQV
