Данные каталога CRN 10-8 A-P-G-V-HQQV

Наименование продукцииCRN 10-8 A-P-G-V-HQQV A-P-G-V HQQV
Производственный номер96501380
EAN номер5700396221052

Описание CRN 10-8 A-P-G-V-HQQV

CRN 10-8 A-P-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтPJE.

3-фазный асинхронный электродвигатель.

Основные данные CRN 10-8 A-P-G-V-HQQV

Частота вращения2902 об/м
Номинальная подача10 м3
Номинальный напор64.8 м
Рабочие колеса08
Уплотнение валаHQQV
Данные на паспортной табличкеCE
Ступени08
Исполнение насосаA
МодельA

Изображение CRN 10-8 A-P-G-V-HQQV

Изображение насосов CRN 10-8 A-P-G-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

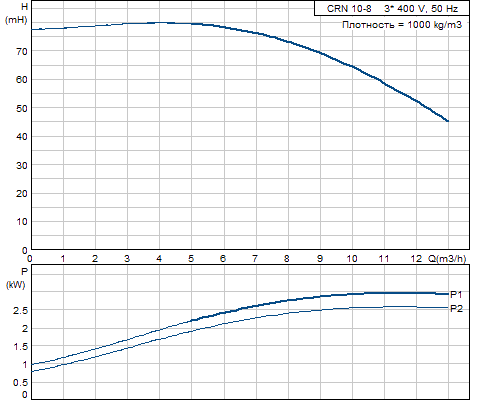

Кривая характеристики CRN 10-8 A-P-G-V-HQQV

Кривая характеристики насосов CRN 10-8 A-P-G-V-HQQV

Жидкость CRN 10-8 A-P-G-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CRN 10-8 A-P-G-V-HQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныV

Данные электрооборудования CRN 10-8 A-P-G-V-HQQV

Тип электродвигателя100LC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P23 кВт
Энергия (Р2), необходимая для насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток6.3 A
Пусковой ток840-920 %
Cos фи - характеристика мощности0,87-0,82
Номинальная скорость2900-2920 об/м
IE efficiencyIE3 87,1%
Эффективность электродвигателя при полной нагрузке87,1-87,1 %
Эффективность двигателя при 3/4 нагрузки88,0-87,0 %
Эффективность электродвигателя при 1/2 нагрузки87,7-85,4 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85U15510

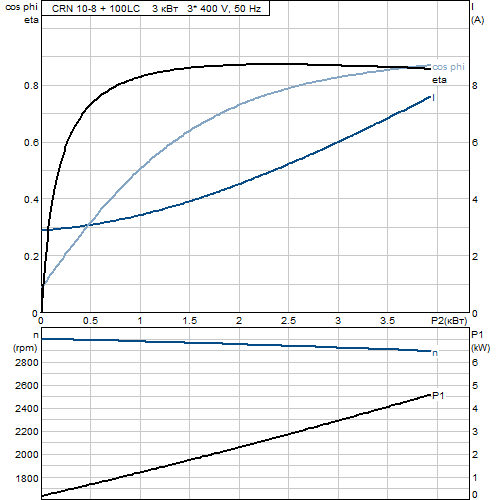

Характеристика двигателя CRN 10-8 A-P-G-V-HQQV

Характеристика двигателя насосов CRN 10-8 A-P-G-V-HQQV

Монтаж CRN 10-8 A-P-G-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре25 бар / 90 °C
25 / -20 бар / °C
Стандартный фланецPJE
Код соединенияP
Соединение труб60,1 mm
Размер фланца электродвигателяFT130

Другое CRN 10-8 A-P-G-V-HQQV

Электродвигатели класса энергоэффективности IE3
Нетто вес54 кг
Полный вес57 кг
Объем упаковки0.12 м3

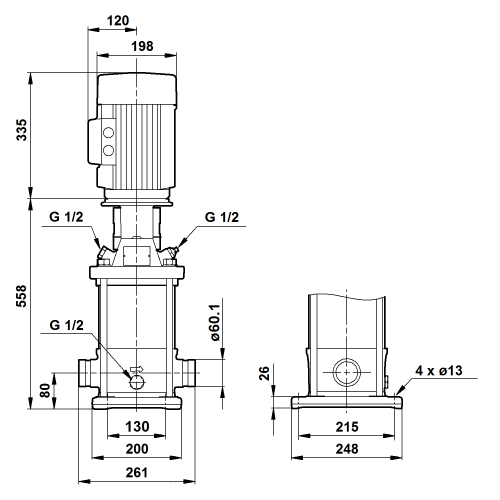

Габаритный чертеж CRN 10-8 A-P-G-V-HQQV

Габаритный чертеж насосов CRN 10-8 A-P-G-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 10-8 A-P-G-V-HQQV

Схема подключений насосов CRN 10-8 A-P-G-V-HQQV
