CRN 10-18 A-CA-G-V-HQQV

Заказать

Данные каталога CRN 10-18 A-CA-G-V-HQQV

Наименование продукцииCRN 10-18 A-CA-G-V-HQQV A-CA-G-V HQQV
Производственный номер96501412
EAN номер5700396221694

Описание CRN 10-18 A-CA-G-V-HQQV

CRN 10-18 A-CA-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтFLEXICLAMP.

3-фазный асинхронный электродвигатель.

Основные данные CRN 10-18 A-CA-G-V-HQQV

Частота вращения2919 об/м
Номинальная подача10 м3
Номинальный напор149 м
Рабочие колеса18
Уплотнение валаHQQV
Данные на паспортной табличкеCE
Ступени18
Исполнение насосаA
МодельA

Изображение CRN 10-18 A-CA-G-V-HQQV

Изображение насосов CRN 10-18 A-CA-G-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

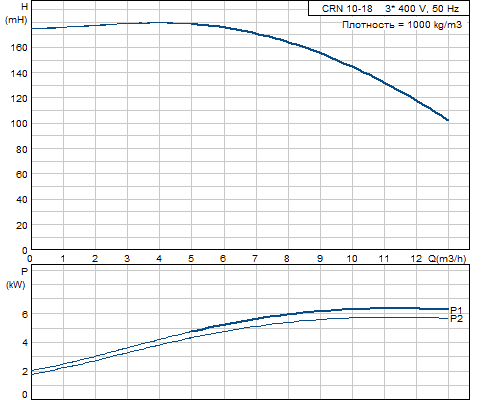

Кривая характеристики CRN 10-18 A-CA-G-V-HQQV

Кривая характеристики насосов CRN 10-18 A-CA-G-V-HQQV

Жидкость CRN 10-18 A-CA-G-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CRN 10-18 A-CA-G-V-HQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныV

Данные электрооборудования CRN 10-18 A-CA-G-V-HQQV

Тип электродвигателя132SB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P27.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток14,8-13,6/8,50-8,10 A
Пусковой ток780-910 %
Cos фи - характеристика мощности0,89-0,88
Номинальная скорость2920-2930 об/м
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17522

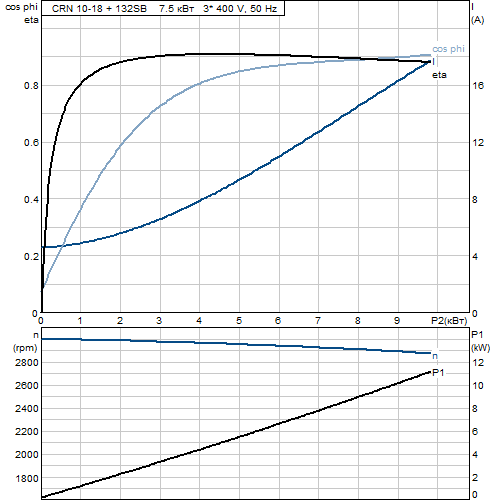

Характеристика двигателя CRN 10-18 A-CA-G-V-HQQV

Характеристика двигателя насосов CRN 10-18 A-CA-G-V-HQQV

Монтаж CRN 10-18 A-CA-G-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре25 бар / 90 °C
25 / -20 бар / °C
Стандартный фланецFLEXICLAMP
Код соединенияCA
Соединение труб87 mm
Размер фланца электродвигателяFF265

Другое CRN 10-18 A-CA-G-V-HQQV

Нетто вес107 кг
Полный вес129 кг
Объем упаковки0.43 м3

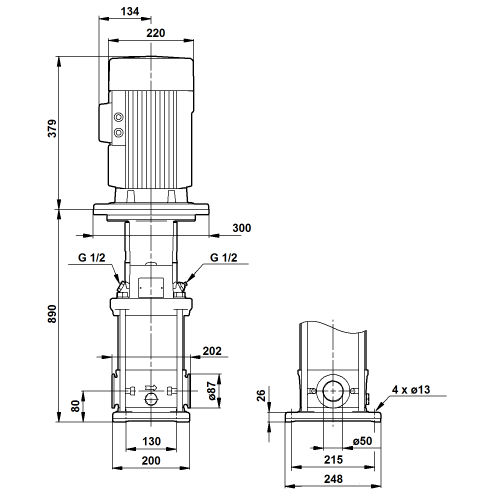

Габаритный чертеж CRN 10-18 A-CA-G-V-HQQV

Габаритный чертеж насосов CRN 10-18 A-CA-G-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 10-18 A-CA-G-V-HQQV

Схема подключений насосов CRN 10-18 A-CA-G-V-HQQV
