CRN 1S-11 A-P-G-E-HQQE

Заказать

Данные каталога CRN 1S-11 A-P-G-E-HQQE

Наименование продукцииCRN 1S-11 A-P-G-E-HQQE A-P-G-E HQQE
Производственный номер96516048
EAN номер5700396735900

Описание CRN 1S-11 A-P-G-E-HQQE

CRN 1S-11 A-P-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтPJE.

3-фазный асинхронный электродвигатель.

Основные данные CRN 1S-11 A-P-G-E-HQQE

Частота вращения2873 об/м
Номинальная подача0.9 м3
Номинальный напор43.5 м
Рабочие колеса11
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени11
Исполнение насосаA
МодельA

Изображение CRN 1S-11 A-P-G-E-HQQE

Изображение насосов CRN 1S-11 A-P-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

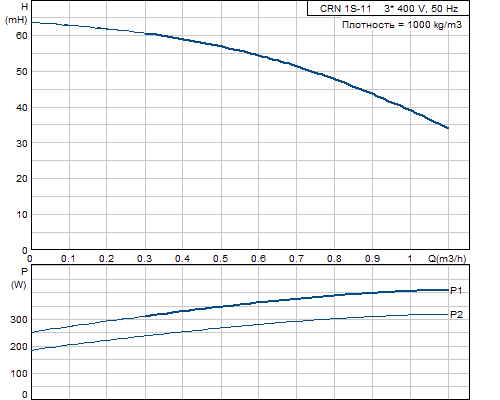

Кривая характеристики CRN 1S-11 A-P-G-E-HQQE

Кривая характеристики насосов CRN 1S-11 A-P-G-E-HQQE

Жидкость CRN 1S-11 A-P-G-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRN 1S-11 A-P-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRN 1S-11 A-P-G-E-HQQE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.37 кВт
Энергия (Р2), необходимая для насоса0.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,74/1,00 A
Пусковой ток490-530 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2850-2880 об/м
Эффективность электродвигателя при полной нагрузке78,5 %
Эффективность двигателя при 3/4 нагрузки79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки75,5-71,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805102

Характеристика двигателя CRN 1S-11 A-P-G-E-HQQE

Характеристика двигателя насосов CRN 1S-11 A-P-G-E-HQQE

Монтаж CRN 1S-11 A-P-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецPJE
Код соединенияP
Соединение труб42,2 mm
Размер фланца электродвигателяFT85

Другое CRN 1S-11 A-P-G-E-HQQE

Нетто вес19.5 кг
Полный вес22.3 кг
Объем упаковки0.05 м3

Габаритный чертеж CRN 1S-11 A-P-G-E-HQQE

Габаритный чертеж насосов CRN 1S-11 A-P-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 1S-11 A-P-G-E-HQQE

Схема подключений насосов CRN 1S-11 A-P-G-E-HQQE
