CRN 20-2 A-FGJ-G-E-HQQE

Заказать

Данные каталога CRN 20-2 A-FGJ-G-E-HQQE

Наименование продукцииCRN 20-2 A-FGJ-G-E-HQQE A-FGJ-G-E HQQE
Производственный номер96500569
EAN номер5700396204444

Описание CRN 20-2 A-FGJ-G-E-HQQE

CRN 20-2 A-FGJ-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

3-фазный асинхронный электродвигатель.

Основные данные CRN 20-2 A-FGJ-G-E-HQQE

Частота вращения2899 об/м
Номинальная подача21 м3
Номинальный напор22 м
Рабочие колеса02
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени02
Исполнение насосаA
МодельA

Изображение CRN 20-2 A-FGJ-G-E-HQQE

Изображение насосов CRN 20-2 A-FGJ-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

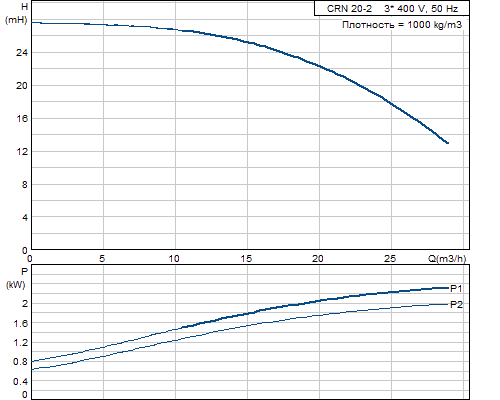

Кривая характеристики CRN 20-2 A-FGJ-G-E-HQQE

Кривая характеристики насосов CRN 20-2 A-FGJ-G-E-HQQE

Жидкость CRN 20-2 A-FGJ-G-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRN 20-2 A-FGJ-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRN 20-2 A-FGJ-G-E-HQQE

Тип электродвигателя90LC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P22.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток4.45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
IE efficiencyIE3 85,9%
Эффективность электродвигателя при полной нагрузке85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки86,0-84,9 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85U15908

Характеристика двигателя CRN 20-2 A-FGJ-G-E-HQQE

Характеристика двигателя насосов CRN 20-2 A-FGJ-G-E-HQQE

Монтаж CRN 20-2 A-FGJ-G-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 50
Допустимое давлениеPN 16
Размер фланца электродвигателяFT115

Другое CRN 20-2 A-FGJ-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес47 кг
Полный вес60 кг
Объем упаковки0.09 м3

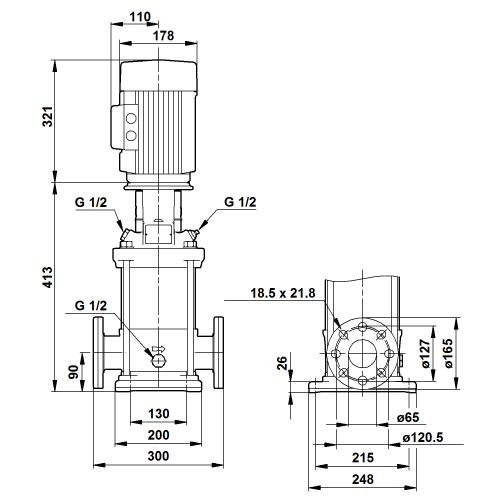

Габаритный чертеж CRN 20-2 A-FGJ-G-E-HQQE

Габаритный чертеж насосов CRN 20-2 A-FGJ-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 20-2 A-FGJ-G-E-HQQE

Схема подключений насосов CRN 20-2 A-FGJ-G-E-HQQE
