CRN 45-7 A-F-G-V-HQQV

Заказать

Данные каталога CRN 45-7 A-F-G-V-HQQV

Наименование продукцииCRN 45-7 A-F-G-V-HQQV A-F-G-V HQQV
Производственный номер96123154
EAN номер5700396691992

Описание CRN 45-7 A-F-G-V-HQQV

CRN 45-7 A-F-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

3-фазный асинхронный электродвигатель.

Основные данные CRN 45-7 A-F-G-V-HQQV

Частота вращения2951 об/м
Номинальная подача45 м3
Номинальный напор141 м
Рабочие колеса7
Уплотнение валаHQQV
Ступени7
Исполнение насосаA
МодельA

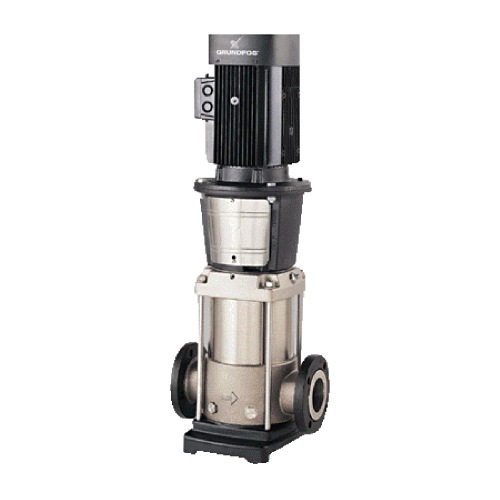

Изображение CRN 45-7 A-F-G-V-HQQV

Изображение насосов CRN 45-7 A-F-G-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики CRN 45-7 A-F-G-V-HQQV

Кривая характеристики насосов CRN 45-7 A-F-G-V-HQQV

Жидкость CRN 45-7 A-F-G-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CRN 45-7 A-F-G-V-HQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316 LN
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныV

Данные электрооборудования CRN 45-7 A-F-G-V-HQQV

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P230 кВт
Энергия (Р2), необходимая для насоса30 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток55,0-51,0/31,5-30,0 A
Пусковой ток700 %
Cos фи - характеристика мощности0,88
Номинальная скорость2960 об/м
Эффективность электродвигателя при полной нагрузке93,5-93,7 %
Эффективность двигателя при 3/4 нагрузки93,5 %
Эффективность электродвигателя при 1/2 нагрузки92,0 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15332

Монтаж CRN 45-7 A-F-G-V-HQQV

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 90 °C
30 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFF350

Другое CRN 45-7 A-F-G-V-HQQV

Нетто вес324 кг
Полный вес375 кг
Объем упаковки0.73 м3

Габаритный чертеж CRN 45-7 A-F-G-V-HQQV

Габаритный чертеж насосов CRN 45-7 A-F-G-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 45-7 A-F-G-V-HQQV

Схема подключений насосов CRN 45-7 A-F-G-V-HQQV
