Данные каталога CRN 64-1-1 A-F-G-E-HQQE

Наименование продукцииCRN 64-1-1 A-F-G-E-HQQE A-F-G-E HQQE
Производственный номер96123774
EAN номер5700396700359

Описание CRN 64-1-1 A-F-G-E-HQQE

CRN 64-1-1 A-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

3-фазный асинхронный электродвигатель.

Основные данные CRN 64-1-1 A-F-G-E-HQQE

Частота вращения2917 об/м
Номинальная подача64 м3
Номинальный напор15.5 м
Рабочие колеса1
Уменьш. рабочее колесо1
Уплотнение валаHQQE
Ступени1
Исполнение насосаA
МодельA

Изображение CRN 64-1-1 A-F-G-E-HQQE

Изображение насосов CRN 64-1-1 A-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

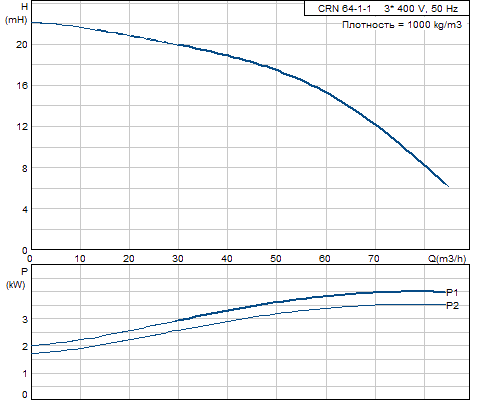

Кривая характеристики CRN 64-1-1 A-F-G-E-HQQE

Кривая характеристики насосов CRN 64-1-1 A-F-G-E-HQQE

Жидкость CRN 64-1-1 A-F-G-E-HQQE

Диапазон температур жидкости-40 .. 120 °C

Материалы CRN 64-1-1 A-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316 LN
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRN 64-1-1 A-F-G-E-HQQE

Тип электродвигателя112MC
IE Efficiency classIE3
Количество полюсов2
Номинальная мощность - P24 кВт
Энергия (Р2), необходимая для насоса4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток7.9 A
Пусковой ток1000-1110 %
Cos фи - характеристика мощности0,87-0,87
Номинальная скорость2920-2940 об/м
IE efficiencyIE3 88,1%
Эффективность электродвигателя при полной нагрузке88,1-88,1 %
Эффективность двигателя при 3/4 нагрузки88,6-88,2 %
Эффективность электродвигателя при 1/2 нагрузки85,2-88,1 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85U15413

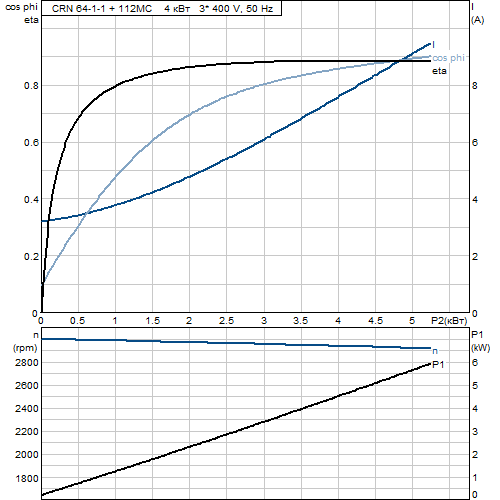

Характеристика двигателя CRN 64-1-1 A-F-G-E-HQQE

Характеристика двигателя насосов CRN 64-1-1 A-F-G-E-HQQE

Монтаж CRN 64-1-1 A-F-G-E-HQQE

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -40 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Размер фланца электродвигателяFT130

Другое CRN 64-1-1 A-F-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес90.8 кг
Полный вес114 кг
Объем упаковки0.28 м3

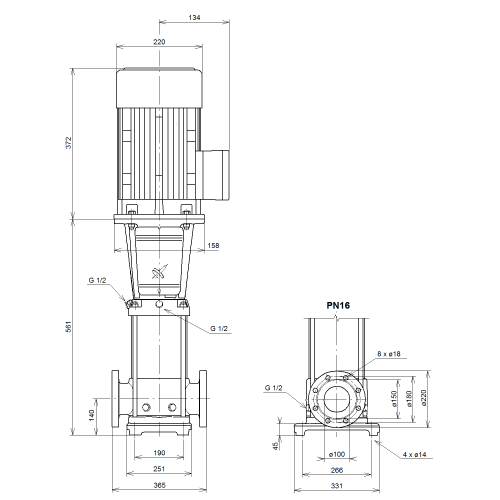

Габаритный чертеж CRN 64-1-1 A-F-G-E-HQQE

Габаритный чертеж насосов CRN 64-1-1 A-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 64-1-1 A-F-G-E-HQQE

Схема подключений насосов CRN 64-1-1 A-F-G-E-HQQE
