Данные каталога CRN 90-3 A-F-G-V-HQQV

Наименование продукцииCRN 90-3 A-F-G-V-HQQV A-F-G-V HQQV
Производственный номер96124241
EAN номер5700396705552

Описание CRN 90-3 A-F-G-V-HQQV

CRN 90-3 A-F-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

3-фазный асинхронный электродвигатель.

Основные данные CRN 90-3 A-F-G-V-HQQV

Частота вращения2947 об/м
Номинальная подача90 м3
Номинальный напор65.5 м
Рабочие колеса3
Уплотнение валаHQQV
Ступени3
Исполнение насосаA
МодельA

Изображение CRN 90-3 A-F-G-V-HQQV

Изображение насосов CRN 90-3 A-F-G-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

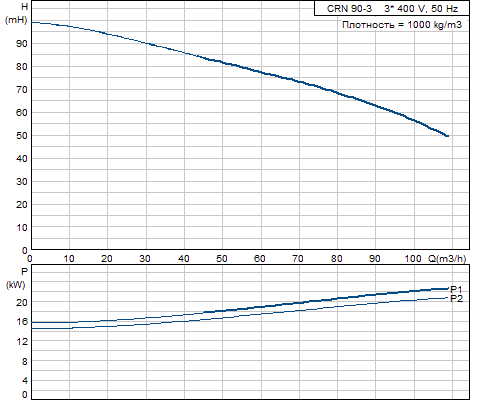

Кривая характеристики CRN 90-3 A-F-G-V-HQQV

Кривая характеристики насосов CRN 90-3 A-F-G-V-HQQV

Жидкость CRN 90-3 A-F-G-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CRN 90-3 A-F-G-V-HQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316 LN
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныV

Данные электрооборудования CRN 90-3 A-F-G-V-HQQV

Тип электродвигателя180MB
IE Efficiency classIE2
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P222 кВт
Энергия (Р2), необходимая для насоса22 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток41,5-38,5/23,8-22,8 A
Пусковой ток750-890 %
Cos фи - характеристика мощности0,91-0,89
Номинальная скорость2930-2940 об/м
IE efficiencyIE2 91,3%
Эффективность электродвигателя при полной нагрузке91,3-91,3 %
Эффективность двигателя при 3/4 нагрузки93,0-93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17530

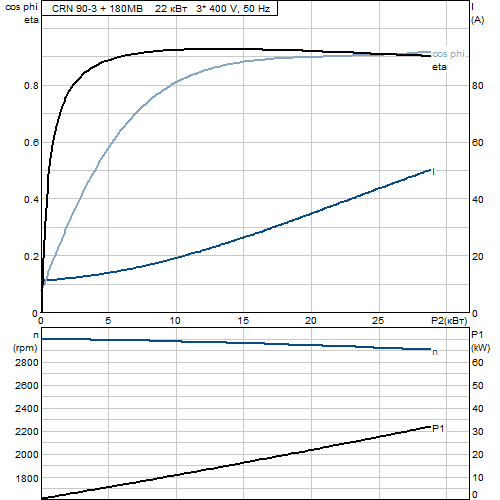

Характеристика двигателя CRN 90-3 A-F-G-V-HQQV

Характеристика двигателя насосов CRN 90-3 A-F-G-V-HQQV

Монтаж CRN 90-3 A-F-G-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре16 бар / 90 °C
16 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Размер фланца электродвигателяFF300

Другое CRN 90-3 A-F-G-V-HQQV

Нетто вес214 кг
Полный вес247 кг
Объем упаковки0.77 м3

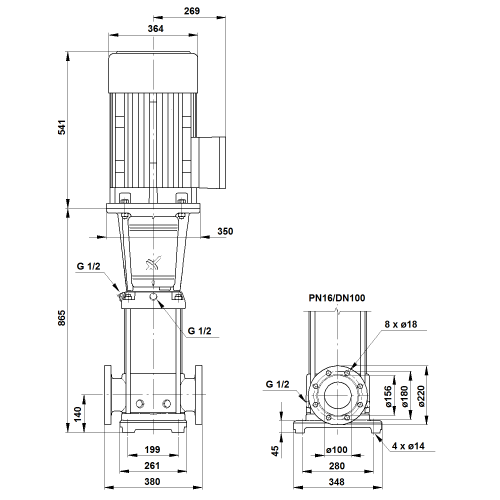

Габаритный чертеж CRN 90-3 A-F-G-V-HQQV

Габаритный чертеж насосов CRN 90-3 A-F-G-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 90-3 A-F-G-V-HQQV

Схема подключений насосов CRN 90-3 A-F-G-V-HQQV
