CRN 90-5-2 A-F-G-E-HQQE

Заказать

Данные каталога CRN 90-5-2 A-F-G-E-HQQE

Наименование продукцииCRN 90-5-2 A-F-G-E-HQQE A-F-G-E HQQE
Производственный номер96124232
EAN номер5700396705460

Описание CRN 90-5-2 A-F-G-E-HQQE

CRN 90-5-2 A-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

3-фазный асинхронный электродвигатель.

Основные данные CRN 90-5-2 A-F-G-E-HQQE

Частота вращения2957 об/м
Номинальная подача90 м3
Номинальный напор98.7 м
Рабочие колеса5
Уменьш. рабочее колесо2
Уплотнение валаHQQE
Ступени5
Исполнение насосаA
МодельA

Изображение CRN 90-5-2 A-F-G-E-HQQE

Изображение насосов CRN 90-5-2 A-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

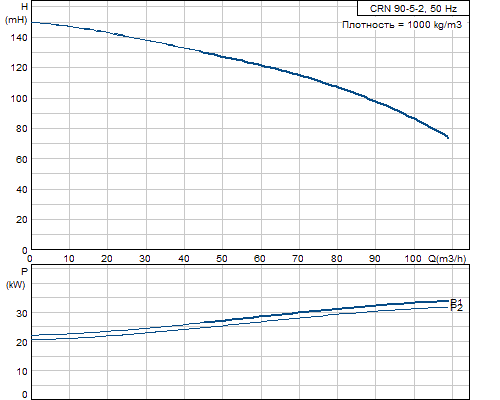

Кривая характеристики CRN 90-5-2 A-F-G-E-HQQE

Кривая характеристики насосов CRN 90-5-2 A-F-G-E-HQQE

Жидкость CRN 90-5-2 A-F-G-E-HQQE

Диапазон температур жидкости-40 .. 120 °C

Материалы CRN 90-5-2 A-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316 LN
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRN 90-5-2 A-F-G-E-HQQE

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P237 кВт
Энергия (Р2), необходимая для насоса37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток67,0-63,0/38,5-36,0 A
Пусковой ток720 %
Cos фи - характеристика мощности0,89
Номинальная скорость2960 об/м
Эффективность электродвигателя при полной нагрузке94,0 %
Эффективность двигателя при 3/4 нагрузки94,0 %
Эффективность электродвигателя при 1/2 нагрузки93,0 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15334

Монтаж CRN 90-5-2 A-F-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 / -40 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 25 / PN 40
Размер фланца электродвигателяFF350

Другое CRN 90-5-2 A-F-G-E-HQQE

Нетто вес359 кг
Полный вес409 кг
Объем упаковки0.77 м3

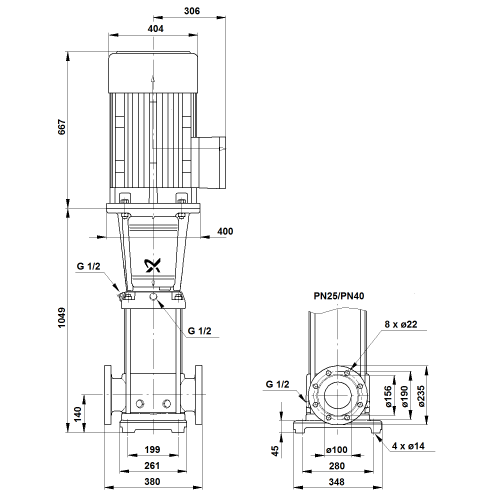

Габаритный чертеж CRN 90-5-2 A-F-G-E-HQQE

Габаритный чертеж насосов CRN 90-5-2 A-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 90-5-2 A-F-G-E-HQQE

Схема подключений насосов CRN 90-5-2 A-F-G-E-HQQE
