CRNE 1-23 AN-FGJ-G-E-HQQE

Заказать

Данные каталога CRNE 1-23 AN-FGJ-G-E-HQQE

Наименование продукцииCRNE 1-23 AN-FGJ-G-E-HQQE AN-FGJ-G-E HQQE
Производственный номер96518308
EAN номер5700396780306

Описание CRNE 1-23 AN-FGJ-G-E-HQQE

CRNE 1-23 AN-FGJ-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос поставляется с датчиком давления, который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение","Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-10 В, 0(4)-20 мА,

Основные данные CRNE 1-23 AN-FGJ-G-E-HQQE

Частота вращения2789 об/м
Номинальная подача1.8 м3
Номинальный напор98.4 м
Рабочие колеса23
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени23
Исполнение насосаAN
МодельA

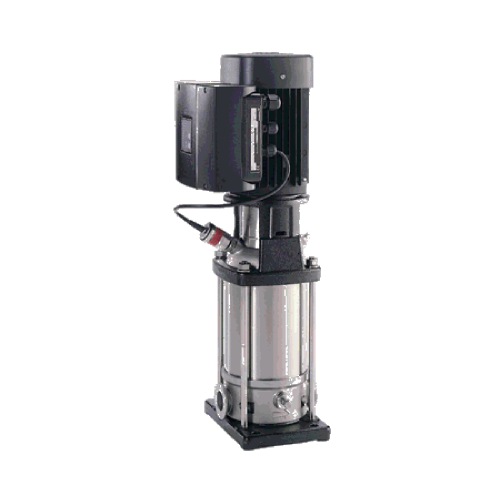

Изображение CRNE 1-23 AN-FGJ-G-E-HQQE

Изображение насосов CRNE 1-23 AN-FGJ-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики CRNE 1-23 AN-FGJ-G-E-HQQE

Кривая характеристики насосов CRNE 1-23 AN-FGJ-G-E-HQQE

Жидкость CRNE 1-23 AN-FGJ-G-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRNE 1-23 AN-FGJ-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 1-23 AN-FGJ-G-E-HQQE

Тип электродвигателя80B
Количество полюсов2
Номинальная мощность - P21.1 кВт
Энергия (Р2), необходимая для насоса1.1 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 200-240 V
Номинальный ток8,20-6,80 A
Cos фи - характеристика мощности0,97
Номинальная скорость360-2840 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85755105

Характеристика двигателя CRNE 1-23 AN-FGJ-G-E-HQQE

Характеристика двигателя насосов CRNE 1-23 AN-FGJ-G-E-HQQE

Монтаж CRNE 1-23 AN-FGJ-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 25 / DN 32
Допустимое давлениеPN 25
Размер фланца электродвигателяFT100

Устр-ва управл-ия CRNE 1-23 AN-FGJ-G-E-HQQE

Датчик давленияY

Другое CRNE 1-23 AN-FGJ-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес35.9 кг
Полный вес38.8 кг
Объем упаковки0.08 м3
№ структурного файла96059483

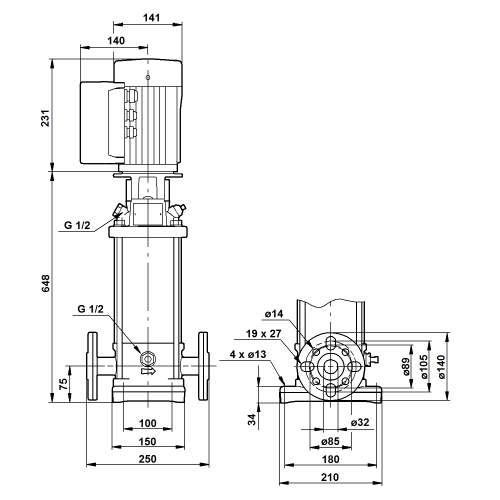

Габаритный чертеж CRNE 1-23 AN-FGJ-G-E-HQQE

Габаритный чертеж насосов CRNE 1-23 AN-FGJ-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 1-23 AN-FGJ-G-E-HQQE

Схема подключений насосов CRNE 1-23 AN-FGJ-G-E-HQQE
