CRNE 10-22 AN-P-G-E-HQQE

Заказать

Данные каталога CRNE 10-22 AN-P-G-E-HQQE

Наименование продукцииCRNE 10-22 AN-P-G-E-HQQE AN-P-G-E HQQE
Производственный номер96512666
EAN номер5700396616032

Описание CRNE 10-22 AN-P-G-E-HQQE

CRNE 10-22 AN-P-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRNE 10-22 AN-P-G-E-HQQE

Частота вращения2919 об/м
Номинальная подача10 м3
Номинальный напор181 м
Рабочие колеса22
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени22
Исполнение насосаAN
МодельA

Изображение CRNE 10-22 AN-P-G-E-HQQE

Изображение насосов CRNE 10-22 AN-P-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики CRNE 10-22 AN-P-G-E-HQQE

Кривая характеристики насосов CRNE 10-22 AN-P-G-E-HQQE

Жидкость CRNE 10-22 AN-P-G-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRNE 10-22 AN-P-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 10-22 AN-P-G-E-HQQE

Тип электродвигателя132SB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P27.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток14,8-11,6 A
Cos фи - характеристика мощности0,94-0,95
Номинальная скорость480-3500 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85757522

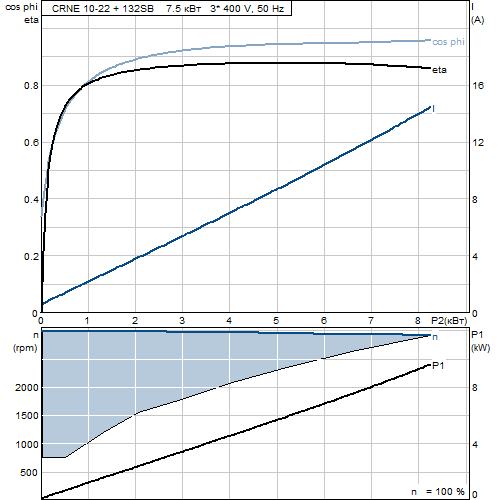

Характеристика двигателя CRNE 10-22 AN-P-G-E-HQQE

Характеристика двигателя насосов CRNE 10-22 AN-P-G-E-HQQE

Монтаж CRNE 10-22 AN-P-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецPJE
Код соединенияP
Соединение труб60,1 mm
Размер фланца электродвигателяFF265

Устр-ва управл-ия CRNE 10-22 AN-P-G-E-HQQE

Датчик давленияY

Другое CRNE 10-22 AN-P-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес108 кг
Полный вес136 кг
№ структурного файла95139501

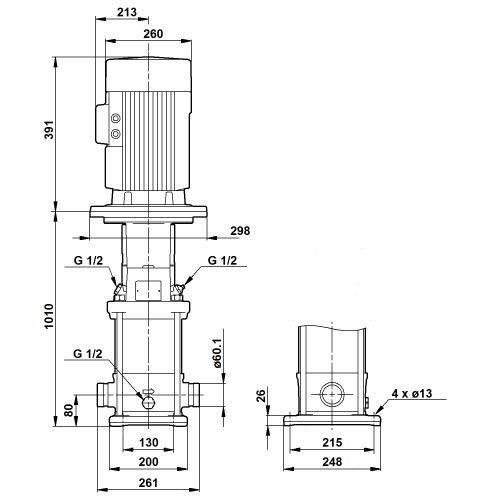

Габаритный чертеж CRNE 10-22 AN-P-G-E-HQQE

Габаритный чертеж насосов CRNE 10-22 AN-P-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 10-22 AN-P-G-E-HQQE

Схема подключений насосов CRNE 10-22 AN-P-G-E-HQQE
