CRNE 15-7 AN-P-G-E-HQQE

Заказать

Данные каталога CRNE 15-7 AN-P-G-E-HQQE

Наименование продукцииCRNE 15-7 AN-P-G-E-HQQE AN-P-G-E HQQE
Производственный номер96512794
EAN номер5700396618586

Описание CRNE 15-7 AN-P-G-E-HQQE

CRNE 15-7 AN-P-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRNE 15-7 AN-P-G-E-HQQE

Частота вращения2919 об/м
Номинальная подача17 м3
Номинальный напор77.9 м
Рабочие колеса07
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени07
Исполнение насосаAN
МодельA

Изображение CRNE 15-7 AN-P-G-E-HQQE

Изображение насосов CRNE 15-7 AN-P-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

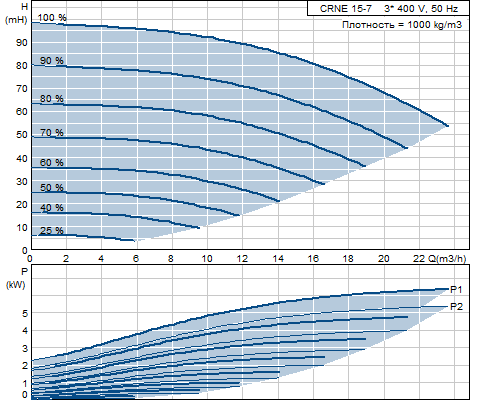

Кривая характеристики CRNE 15-7 AN-P-G-E-HQQE

Кривая характеристики насосов CRNE 15-7 AN-P-G-E-HQQE

Жидкость CRNE 15-7 AN-P-G-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRNE 15-7 AN-P-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 15-7 AN-P-G-E-HQQE

Тип электродвигателя132SC
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P25.5 кВт
Энергия (Р2), необходимая для насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток11,0-8,80 A
Номинальная скорость360-3530 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85757417

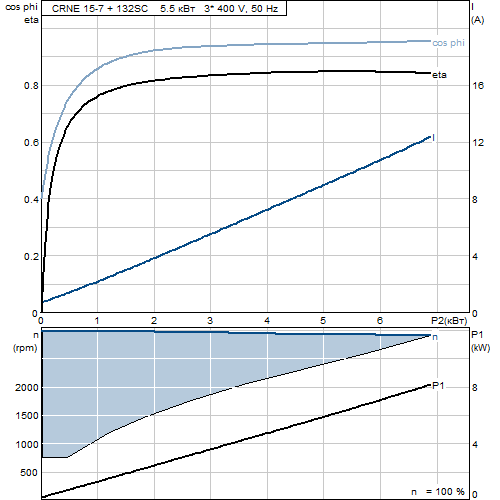

Характеристика двигателя CRNE 15-7 AN-P-G-E-HQQE

Характеристика двигателя насосов CRNE 15-7 AN-P-G-E-HQQE

Монтаж CRNE 15-7 AN-P-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецPJE
Код соединенияP
Соединение труб60,1 mm
Размер фланца электродвигателяFF265

Устр-ва управл-ия CRNE 15-7 AN-P-G-E-HQQE

Датчик давленияY

Другое CRNE 15-7 AN-P-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес92 кг
Полный вес120 кг
№ структурного файла96115840

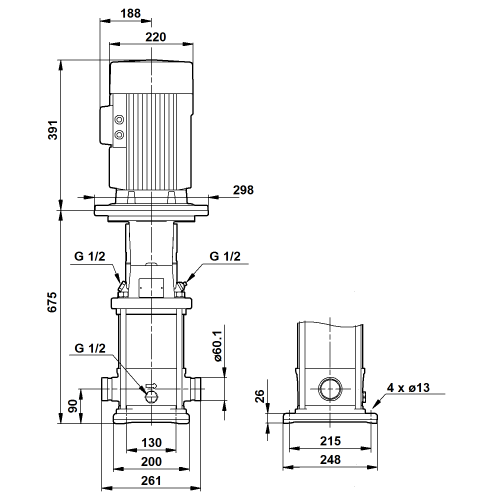

Габаритный чертеж CRNE 15-7 AN-P-G-E-HQQE

Габаритный чертеж насосов CRNE 15-7 AN-P-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 15-7 AN-P-G-E-HQQE

Схема подключений насосов CRNE 15-7 AN-P-G-E-HQQE
