CRNE 15-17 AN-P-G-E-HQQE
Данные каталога CRNE 15-17 AN-P-G-E-HQQE
| Наименование продукции | CRNE 15-17 AN-P-G-E-HQQE AN-P-G-E HQQE |
| Производственный номер | 96512835 |
| EAN номер | 5700396619408 |
Описание CRNE 15-17 AN-P-G-E-HQQE
| CRNE 15-17 AN-P-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт PJE. Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется. Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре. Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление". Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА, |
Основные данные CRNE 15-17 AN-P-G-E-HQQE
| Частота вращения | 2923 об/м |
| Номинальная подача | 17 м3/ч |
| Номинальный напор | 192 м |
| Рабочие колеса | 17 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 17 |
| Исполнение насоса | AN |
| Модель | A |
Изображение CRNE 15-17 AN-P-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

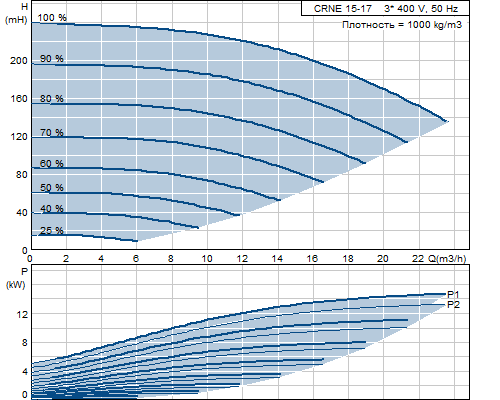

Кривая характеристики CRNE 15-17 AN-P-G-E-HQQE
Жидкость CRNE 15-17 AN-P-G-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRNE 15-17 AN-P-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| ASTM A 351 CF 8M | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRNE 15-17 AN-P-G-E-HQQE
| Тип электродвигателя | 160MD |
| Класс энергоэффективности | 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 15 кВт |
| Энергия (Р2), необходимая для насоса | 15 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 30,0-26,0 A |
| Cos фи - характеристика мощности | 0,91-0,86 |
| Номинальная скорость | 480-3540 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Номер электродвигателя | 85757526 |

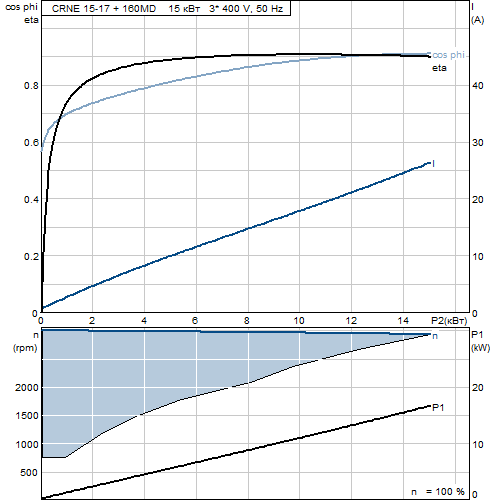

Характеристика двигателя CRNE 15-17 AN-P-G-E-HQQE
Монтаж CRNE 15-17 AN-P-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | PJE |
| Код соединения | P |
| Соединение труб | 60,1 mm |
| Размер фланца электродвигателя | FF300 |
Устр-ва управл-ия CRNE 15-17 AN-P-G-E-HQQE
| Датчик давления | Y |
Другое CRNE 15-17 AN-P-G-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 214 кг |
| Полный вес | 266 кг |
| № структурного файла | 95139508 |

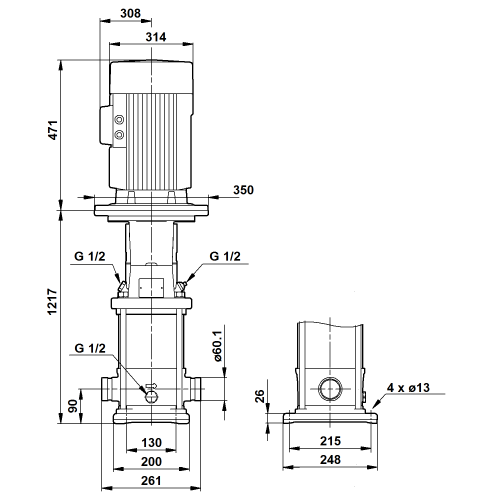

Габаритный чертеж CRNE 15-17 AN-P-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRNE 15-17 AN-P-G-E-HQQE
