CRNE 150-2-1 AN-F-G-E-HQQE

Заказать

Данные каталога CRNE 150-2-1 AN-F-G-E-HQQE

Наименование продукцииCRNE 150-2-1 AN-F-G-E-HQQE AN-F-G-E HQQE
Производственный номер96856459
EAN номер5700312025894

Описание CRNE 150-2-1 AN-F-G-E-HQQE

CRNE 150-2-1 AN-F-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая сталь. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос может управляться по датчику расхода, разности давлений или температуры.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRNE 150-2-1 AN-F-G-E-HQQE

Частота вращения2947 об/м
Номинальная подача150 м3
Номинальный напор35.6 м
Рабочие колеса2
Уменьш. рабочее колесо1
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени2
Исполнение насосаAN

Изображение CRNE 150-2-1 AN-F-G-E-HQQE

Изображение насосов CRNE 150-2-1 AN-F-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

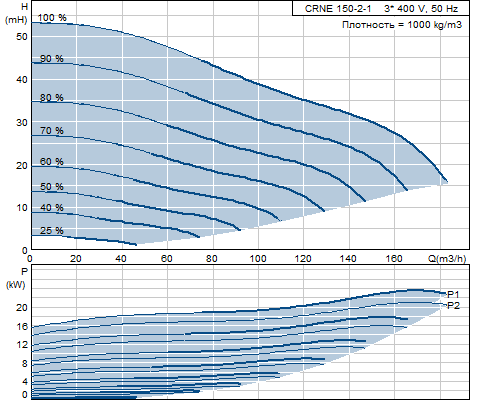

Кривая характеристики CRNE 150-2-1 AN-F-G-E-HQQE

Кривая характеристики насосов CRNE 150-2-1 AN-F-G-E-HQQE

Жидкость CRNE 150-2-1 AN-F-G-E-HQQE

Диапазон температур жидкости-40 .. 120 °C

Материалы CRNE 150-2-1 AN-F-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM 351
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 150-2-1 AN-F-G-E-HQQE

Тип электродвигателя180MB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P222 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток43,5-35,0 A
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Номер электродвигателя85757530

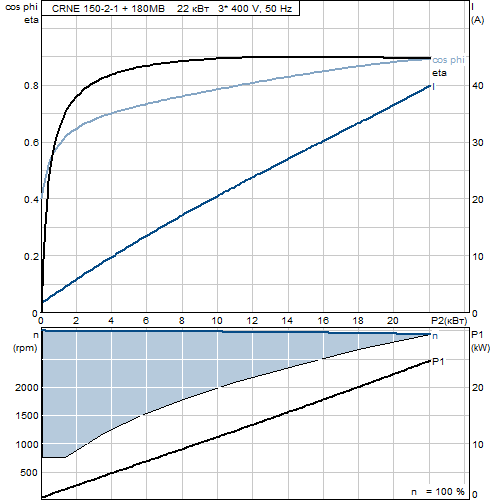

Характеристика двигателя CRNE 150-2-1 AN-F-G-E-HQQE

Характеристика двигателя насосов CRNE 150-2-1 AN-F-G-E-HQQE

Монтаж CRNE 150-2-1 AN-F-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 / -40 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25-40
Размер фланца электродвигателяFF300

Другое CRNE 150-2-1 AN-F-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес275 кг
Полный вес336 кг
№ структурного файла95139605

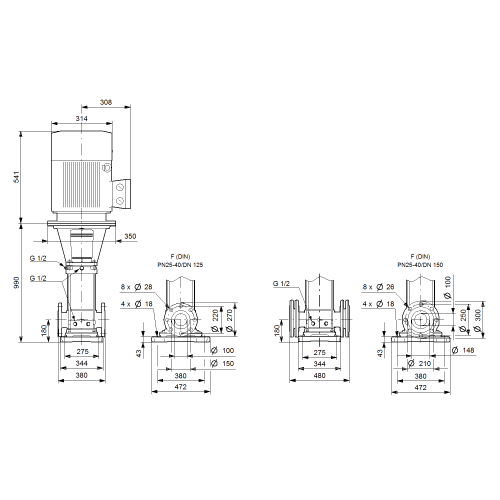

Габаритный чертеж CRNE 150-2-1 AN-F-G-E-HQQE

Габаритный чертеж насосов CRNE 150-2-1 AN-F-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 150-2-1 AN-F-G-E-HQQE

Схема подключений насосов CRNE 150-2-1 AN-F-G-E-HQQE
