CRNE 20-17 AN-FGJ-G-E-HQQE

Заказать

Данные каталога CRNE 20-17 AN-FGJ-G-E-HQQE

Наименование продукцииCRNE 20-17 AN-FGJ-G-E-HQQE AN-FGJ-G-E HQQE
Производственный номер96512984
EAN номер5700396622378

Описание CRNE 20-17 AN-FGJ-G-E-HQQE

CRNE 20-17 AN-FGJ-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфт DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу, разности давления или требуемой температуре.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRNE 20-17 AN-FGJ-G-E-HQQE

Частота вращения2934 об/м
Номинальная подача21 м3
Номинальный напор203 м
Рабочие колеса17
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени17
Исполнение насосаAN
МодельA

Изображение CRNE 20-17 AN-FGJ-G-E-HQQE

Изображение насосов CRNE 20-17 AN-FGJ-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики CRNE 20-17 AN-FGJ-G-E-HQQE

Кривая характеристики насосов CRNE 20-17 AN-FGJ-G-E-HQQE

Жидкость CRNE 20-17 AN-FGJ-G-E-HQQE

Диапазон температур жидкости-20 .. 120 °C

Материалы CRNE 20-17 AN-FGJ-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 20-17 AN-FGJ-G-E-HQQE

Тип электродвигателя160LB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P218.5 кВт
Энергия (Р2), необходимая для насоса18.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток37,0-31,0 A
Cos фи - характеристика мощности0,91-0,88
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Номер электродвигателя85757528

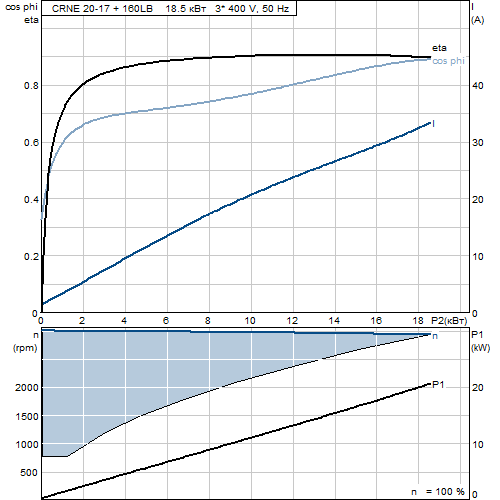

Характеристика двигателя CRNE 20-17 AN-FGJ-G-E-HQQE

Характеристика двигателя насосов CRNE 20-17 AN-FGJ-G-E-HQQE

Монтаж CRNE 20-17 AN-FGJ-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 / -20 бар / °C
Стандартный фланецDIN
Код соединенияFGJ
Соединение трубDN 50
Допустимое давлениеPN 25
Размер фланца электродвигателяFF300

Устр-ва управл-ия CRNE 20-17 AN-FGJ-G-E-HQQE

Датчик давленияY

Другое CRNE 20-17 AN-FGJ-G-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес231 кг
Полный вес283 кг
№ структурного файла95139511

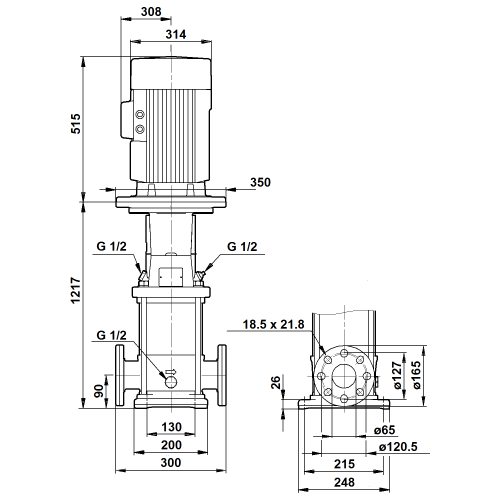

Габаритный чертеж CRNE 20-17 AN-FGJ-G-E-HQQE

Габаритный чертеж насосов CRNE 20-17 AN-FGJ-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 20-17 AN-FGJ-G-E-HQQE

Схема подключений насосов CRNE 20-17 AN-FGJ-G-E-HQQE
