CRNE 3-25 A-P-G-E-HQQE

Заказать

Данные каталога CRNE 3-25 A-P-G-E-HQQE

Наименование продукцииCRNE 3-25 A-P-G-E-HQQE
Производственный номер96554039
EAN номер5700398904755

Описание CRNE 3-25 A-P-G-E-HQQE

CRNE 3-25 A-P-G-E-HQQE

Вертикальный, многоступенчатый центробежный насос с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Материал частей насосов контактирующих с жидкостью, высококачественная нержавеющая сталь. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью муфты PJE (Victaulic®) Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

Основные данные CRNE 3-25 A-P-G-E-HQQE

Частота вращения3520 об/м
Рабочие колеса25
Уплотнение валаHQQE
Данные на фирменной табличкеCE,TR
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени25
Исполнение насосаA

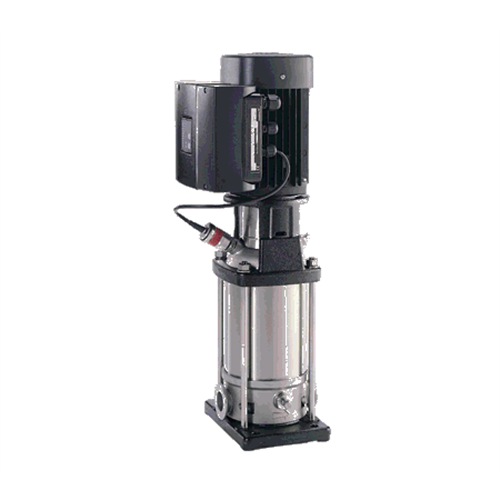

Изображение CRNE 3-25 A-P-G-E-HQQE

Изображение насосов CRNE 3-25 A-P-G-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

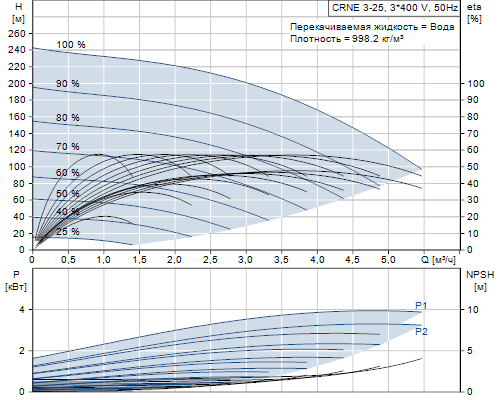

Кривая характеристики CRNE 3-25 A-P-G-E-HQQE

Кривая характеристики насосов CRNE 3-25 A-P-G-E-HQQE

Жидкость CRNE 3-25 A-P-G-E-HQQE

Рабочая жидкостьВода
Диапазон температур жидкости-20 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы CRNE 3-25 A-P-G-E-HQQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316
ASTM A 351 CF 8M
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRNE 3-25 A-P-G-E-HQQE

Тип электродвигателя112MC
Количество полюсов2
Номинальная мощность - P24 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток8,10-6,60 A
Cos фи - характеристика мощности0,94-0,92
Номинальная скорость360-3530 об/м
ЭнергоэффективностьIE3 88,1%
Класс защиты (IEC 34-5)IP55
Класс изоляции (IEC 85)F
Защита электродвигателяB
Номер электродвигателя85900905

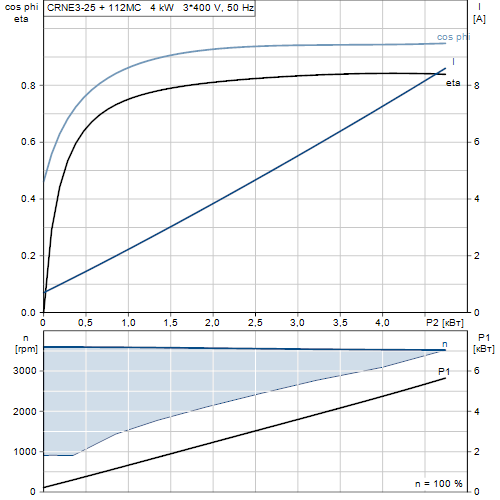

Характеристика двигателя CRNE 3-25 A-P-G-E-HQQE

Характеристика двигателя насосов CRNE 3-25 A-P-G-E-HQQE

Монтаж CRNE 3-25 A-P-G-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре25 бар / 120 °C
25 бар / -20 °C
Стандартный фланецPJE
Код соединенияP
Соединение труб42,4 mm
Размер фланца электродвигателяFT130

Другое CRNE 3-25 A-P-G-E-HQQE

МаркировкаGrundfos Blueflux
Мин.показ.эффективн, MEI ≥0.7
Нетто вес63 кг
Полный вес70.1 кг
№ структурного файла97845132

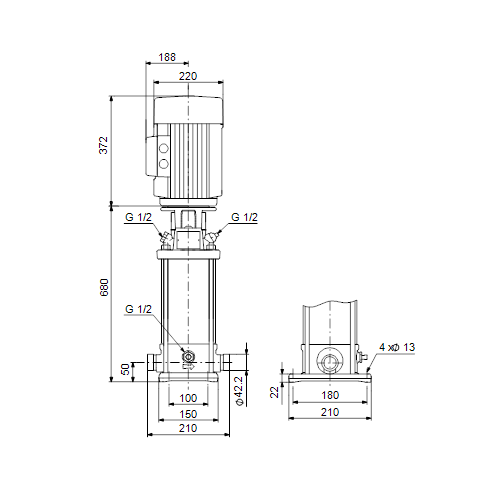

Габаритный чертеж CRNE 3-25 A-P-G-E-HQQE

Габаритный чертеж насосов CRNE 3-25 A-P-G-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRNE 3-25 A-P-G-E-HQQE

Схема подключений насосов CRNE 3-25 A-P-G-E-HQQE
